Τι κάνει το Angle Steel την κορυφαία επιλογή για την κατασκευή πύργων μετάδοσης κίνησης;

Στέκονται ψηλά στον ορίζοντα, οι πύργοι μεταφοράς ηλεκτρικής ενέργειας είναι η σιωπηλή ραχοκοκαλιά του σύγχρονου πολιτισμού. Μεταφέρουν ενέργεια σε τεράστιες αποστάσεις, συνδέοντας πόλεις, βιομηχανίες και σπίτια. Αυτές οι επιβλητικές κατασκευές είναι μηχανολογικά θαύματα αποτελεσματικότητας και ανθεκτικότητας, σχεδιασμένες να αντέχουν σε ακραίες καιρικές συνθήκες, βαριά φορτία πάγου και την αδυσώπητη δύναμη του ανέμου. Η επιλογή του υλικού για αυτούς τους πύργους δεν είναι αυθαίρετη. Είναι μια προσεκτικά υπολογισμένη απόφαση που εξισορροπεί τη δύναμη, το βάρος, το κόστος και τη μακροζωία. Για πάνω από έναν αιώνα, ένα υλικό ήταν σταθερά η κορυφαία επιλογή για την κατασκευή πύργων μετάδοσης:γωνία χάλυβα. Από τις πρώτες μέρες της ηλεκτροδότησης έως τα σημερινά δίκτυα υπερυψηλής τάσης, ο χάλυβας γωνίας έχει αποδείξει την αξιοπιστία του στις πιο σκληρές συνθήκες, από την παγωμένη τούνδρα έως τις πνιγμένες ερήμους.

Ο γωνιακός χάλυβας, ένα δομικό σχήμα χάλυβα με διατομή σε σχήμα L, προσφέρει έναν συνδυασμό ιδιοτήτων που τον καθιστούν μοναδικά κατάλληλο για την κατασκευή πύργων μετάδοσης. Η υψηλή αναλογία αντοχής προς βάρος του επιτρέπει το σχεδιασμό ψηλών, λεπτών πύργων που ελαχιστοποιούν τη χρήση υλικού ενώ μεγιστοποιούν τη δομική ακεραιότητα. Η ικανότητά του να βιδώνεται ή να συγκολλάται επιτρέπει την ταχεία κατασκευή και συναρμολόγηση σε απομακρυσμένες τοποθεσίες. Η ανθεκτικότητά του διασφαλίζει ότι αυτά τα κρίσιμα στοιχεία υποδομής μπορούν να λειτουργούν για δεκαετίες με ελάχιστη συντήρηση. Σε αυτό το άρθρο, θα εμβαθύνουμε στους συγκεκριμένους τεχνικούς, οικονομικούς και πρακτικούς λόγους για τους οποίους ο γωνιακός χάλυβας παραμένει η απαράμιλλη επιλογή για την κατασκευή πύργων μετάδοσης. Θα διερευνήσουμε τις ιδιότητες των υλικών, τα πλεονεκτήματα σχεδιασμού, τις διαδικασίες κατασκευής και τα υλικοτεχνικά ζητήματα που καθιστούν το γωνιακό χάλυβα το πρότυπο της βιομηχανίας, παρέχοντας στους μηχανικούς και στους διαχειριστές έργων τις γνώσεις που χρειάζονται για να καθορίσουν τα σωστά υλικά για το επόμενο έργο γραμμής μεταφοράς τους.

Πίνακας περιεχομένων

• 1. Τι είναι ο γωνιακός χάλυβας και γιατί χρησιμοποιείται σε πύργους μετάδοσης;
• 2. Ποιες δομικές ιδιότητες κάνουν το χάλυβα γωνίας ιδανικό για την κατασκευή πύργων;
• 3. Πώς το Angle Steel προσφέρει αποδοτικότητα κόστους και οικονομικά πλεονεκτήματα;
• 4. Τι ρόλο παίζει η ευκολία κατασκευής και συναρμολόγησης στην επιτυχία του έργου;
• 5. Ποιες είναι οι βασικές τεχνικές προδιαγραφές για τον χάλυβα γωνίας πύργου μετάδοσης;
• 6. Συχνές Ερωτήσεις (FAQ)
• 7. Συμπέρασμα

1. Τι είναι ο γωνιακός χάλυβας και γιατί χρησιμοποιείται σε πύργους μετάδοσης;

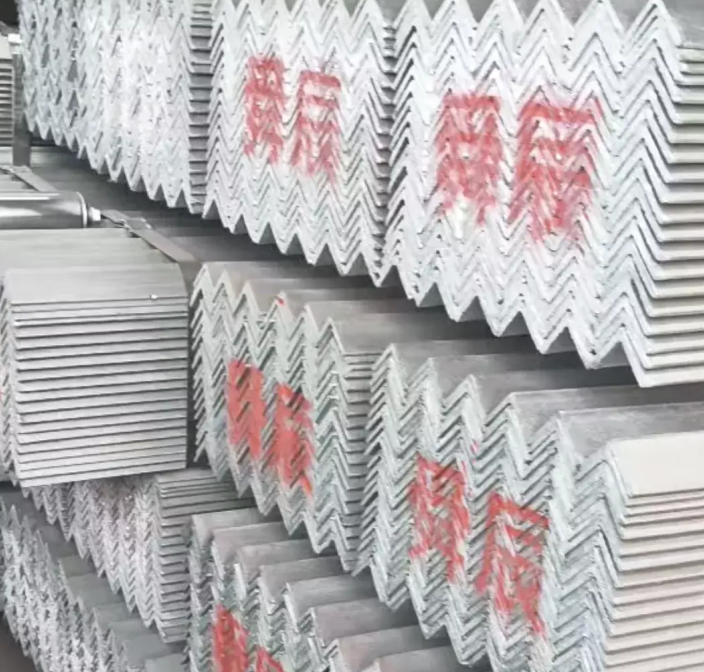

Ο γωνιακός χάλυβας, γνωστός και ως γωνιακός σίδηρος ή βραχίονας L, είναι ένα δομικό προϊόν χάλυβα με διατομή που μοιάζει με το γράμμα "L". Κατασκευάζεται με θερμή ή κρύα έλαση διαμορφώνοντας ένα ατσάλι σε σχήμα γωνίας 90 μοιρών. Τα δύο σκέλη της γωνίας είναι τυπικά ίσου ή άνισου μήκους, με ποικίλα πάχη διαθέσιμα για την κάλυψη διαφορετικών απαιτήσεων φέροντος φορτίου. Το τυπικό σχήμα, ο χάλυβας ίσης γωνίας, είναι ο πιο συχνά χρησιμοποιούμενος στην κατασκευή πύργων μετάδοσης. Η διατομή σχήματος L παρέχει υψηλή ροπή αδράνειας και υψηλό συντελεστή διατομής σε σχέση με το βάρος της, καθιστώντας την ένα εξαιρετικά αποδοτικό δομικό στοιχείο για την αντίσταση στις δυνάμεις κάμψης και στρέψης.

Η χρήση γωνιακού χάλυβα στην κατασκευή πύργων μεταφοράς χρονολογείται από τα τέλη του 19ου αιώνα, όταν κατασκευάζονταν οι πρώτες γραμμές μεταφοράς ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις. Οι πρώτοι πύργοι κατασκευάζονταν συχνά από σφυρήλατο σίδηρο ή χυτοσίδηρο, αλλά αυτά τα υλικά ήταν βαριά, εύθραυστα και δύσκολο να κατασκευαστούν. Ο γωνιακός χάλυβας, με την υψηλή αναλογία αντοχής προς βάρος και την ευκολία κατασκευής με μπουλόνια και πριτσίνια, έγινε γρήγορα το υλικό επιλογής. Η εισαγωγή χάλυβων υψηλής αντοχής και χαμηλής κραματοποίησης ενίσχυσε περαιτέρω την απόδοση των γωνιακών χαλύβδινων πύργων, επιτρέποντας την κατασκευή ψηλότερων και μακρύτερου ανοίγματος πύργων.

Υπάρχουν διάφοροι λόγοι για τους οποίους ο γωνιακός χάλυβας παραμένει το κυρίαρχο υλικό για την κατασκευή πύργων μετάδοσης:

• Δομική αποτελεσματικότητα:Το σχήμα L παρέχει εξαιρετική δομική απόδοση τόσο σε συμπίεση όσο και σε τάση, καθιστώντας το κατάλληλο για τις διαφορετικές συνθήκες φορτίου που αντιμετωπίζουν οι πύργοι μετάδοσης.
• Modularity:Οι γωνιακοί πύργοι χάλυβα κατασκευάζονται από τυπικά, αρθρωτά εξαρτήματα που μπορούν εύκολα να κατασκευαστούν σε ένα εργοστάσιο και να συναρμολογηθούν επί τόπου.
• Δυνατότητα στερέωσης:Οι επίπεδες επιφάνειες από γωνιακό χάλυβα επιτρέπουν εύκολες βιδωμένες ή συγκολλημένες συνδέσεις, απλοποιώντας τη διαδικασία συναρμολόγησης και μειώνοντας τον χρόνο κατασκευής.
• Αντοχή:Όταν είναι σωστά γαλβανισμένος, ο γωνιακός χάλυβας προσφέρει εξαιρετική αντοχή στη διάβρωση, εξασφαλίζοντας μεγάλη διάρκεια ζωής ακόμη και σε σκληρά περιβάλλοντα.
• Κόστους-αποτελεσματικότητας:Ο γωνιακός χάλυβας είναι σχετικά φθηνός στην παραγωγή και τη μεταφορά, καθιστώντας τον μια οικονομικά βιώσιμη επιλογή για έργα υποδομής μεγάλης κλίμακας.
• Επισκευή πεδίου:Η ζημιά σε έναν γωνιακό χαλύβδινο πύργο μπορεί εύκολα να επισκευαστεί στο χωράφι με την αντικατάσταση κατεστραμμένων μελών ή την ενίσχυση των υπαρχόντων.

ΣτοTianjin Shunchen Hongye Enterprise Management Co., Ltd.,προμηθεύουμε υψηλής ποιότητας γωνιακό χάλυβα για έργα πύργων μεταφοράς για πάνω από μια δεκαετία. Το εργοστάσιό μας παράγει χάλυβα γωνίας με τα υψηλότερα πρότυπα, διασφαλίζοντας ότι κάθε κομμάτι πληροί τις αυστηρές απαιτήσεις της βιομηχανίας μεταφοράς ηλεκτρικής ενέργειας. Κατανοούμε ότι η αξιοπιστία του ηλεκτρικού δικτύου εξαρτάται από την ποιότητα των υλικών που χρησιμοποιούνται και δεσμευόμαστε να παρέχουμε γωνιακό χάλυβα που αποδίδει στις υψηλότερες προσδοκίες. Η εκτεταμένη εμπειρία μας στον κλάδο μας επιτρέπει να παρέχουμε στους πελάτες μας την τεχνική υποστήριξη και τις γνώσεις προϊόντων που χρειάζονται για να καθορίσουν τη σωστή γωνία χάλυβα για τις συγκεκριμένες απαιτήσεις του έργου τους.

2. Ποιες δομικές ιδιότητες κάνουν το χάλυβα γωνίας ιδανικό για την κατασκευή πύργων;

Για να κατανοήσουμε γιατί ο γωνιακός χάλυβας είναι το υλικό επιλογής για τους πύργους μετάδοσης, είναι απαραίτητο να εξεταστούν λεπτομερώς οι δομικές του ιδιότητες. Οι πύργοι μετάδοσης υπόκεινται σε έναν περίπλοκο συνδυασμό φορτίων: το νεκρό βάρος του ίδιου του πύργου, το βάρος των αγωγών και των μονωτών, τα φορτία ανέμου στον πύργο και τους αγωγούς, τα φορτία πάγου σε ψυχρά κλίματα και, σε ορισμένες περιοχές, τα σεισμικά φορτία. Ο πύργος πρέπει να είναι σχεδιασμένος ώστε να αντέχει σε αυτά τα φορτία χωρίς υπερβολική παραμόρφωση ή αστοχία. Η δομική απόδοση του γωνιακού χάλυβα είναι άμεσο αποτέλεσμα των ιδιοτήτων του υλικού και του γεωμετρικού του σχήματος.

Αναλογία δύναμης προς βάρος:Η αναλογία αντοχής προς βάρος είναι ένας κρίσιμος παράγοντας στον δομικό σχεδιασμό. Ένα υλικό με υψηλή αναλογία αντοχής προς βάρος επιτρέπει μια ελαφρύτερη κατασκευή, η οποία μειώνει το φορτίο στη βάση και μειώνει το κόστος του υλικού. Ο γωνιακός χάλυβας, ιδιαίτερα όταν είναι κατασκευασμένος από χάλυβα υψηλής αντοχής, χαμηλού κράματος, έχει εξαιρετική αναλογία αντοχής προς βάρος. Αυτό συμβαίνει επειδή η διατομή σχήματος L παρέχει υψηλή ροπή αδράνειας (αντίσταση στην κάμψη) και υψηλό συντελεστή διατομής (αντίσταση στην τάση) για ένα δεδομένο βάρος. Αυτή η απόδοση είναι ένας βασικός λόγος για τον οποίο προτιμάται ο γωνιακός χάλυβας έναντι άλλων δομικών σχημάτων, όπως οι στρογγυλές ράβδοι ή οι επίπεδες ράβδοι.

Αντίσταση λυγισμού:Τα μέλη συμπίεσης σε έναν πύργο είναι ευάλωτα σε λυγισμό, η οποία είναι μια ξαφνική, καταστροφική αστοχία που συμβαίνει όταν ένα λεπτό μέλος υπερφορτωθεί. Η διατομή σχήματος L του γωνιακού χάλυβα παρέχει υψηλή ακτίνα περιστροφής, η οποία αποτελεί μέτρο της αντίστασης του μέλους στον λυγισμό. Αυτό σημαίνει ότι τα γωνιακά στελέχη συμπίεσης από χάλυβα μπορούν να σχεδιαστούν με μεγαλύτερο αποτελεσματικό μήκος προτού ο λυγισμός γίνει ανησυχητικός. Η χρήση μελών διπλής γωνίας (δύο γωνιακά χαλύβδινα τμήματα τοποθετημένα πλάτη με πλάτη) ενισχύει περαιτέρω την αντίσταση λυγισμού, επιτρέποντας ακόμη ψηλότερα και πιο λεπτά σχέδια πύργων.

Αντοχή στρέψης:Οι πύργοι μετάδοσης συχνά υπόκεινται σε στρεπτικά φορτία που προκαλούνται από ανομοιόμορφες δυνάμεις ανέμου ή φορτία πάγου αγωγών. Η διατομή σχήματος L του γωνιακού χάλυβα παρέχει έναν βαθμό αντίστασης στρέψης, αν και δεν είναι τόσο αποτελεσματική όσο τα κλειστά τμήματα. Για τον μετριασμό της στρέψης, ο σχεδιασμός του πύργου συνήθως ενσωματώνει στηρίγματα και τριγωνισμό.

Τοπικός λυγισμός (πόδια):Τα μεμονωμένα πόδια ενός γωνιακού χάλυβα μπορούν να λυγίσουν τοπικά κάτω από υψηλή θλιπτική τάση. Η αναλογία πλάτους προς πάχος των ποδιών ελέγχεται προσεκτικά για να αποφευχθεί ο τοπικός λυγισμός. Πρότυπα όπως η προδιαγραφή του Αμερικανικού Ινστιτούτου Κατασκευών από Χάλυβα (AISC) παρέχουν όρια σε αυτές τις αναλογίες για να διασφαλιστεί ότι το μέλος δεν θα αποτύχει λόγω τοπικού λυγισμού. Η αναλογία πλάτους προς πάχος, σε συνδυασμό με την αντοχή διαρροής του υλικού, καθορίζει εάν ο χάλυβας γωνίας θα αποτύχει λόγω υποχώρησης ή λόγω τοπικού λυγισμού.

Αντοχή στην κόπωση:Οι πύργοι μετάδοσης υπόκεινται σε κυκλική φόρτιση από τον άνεμο και, σε ορισμένες περιπτώσεις, σε καλπασμό αγωγού. Η αντοχή στην κόπωση του γωνιακού χάλυβα είναι γενικά καλή, υπό την προϋπόθεση ότι οι συνδέσεις έχουν σχεδιαστεί και κατασκευαστεί σωστά. Οι βιδωτές συνδέσεις είναι ιδιαίτερα αποτελεσματικές στην πρόληψη ρωγμών λόγω κόπωσης, καθώς κατανέμουν το φορτίο σε πολλαπλά μπουλόνια.

Ο παρακάτω πίνακας συνοψίζει τις τυπικές μηχανικές ιδιότητες του χάλυβα γωνίας που χρησιμοποιείται για την κατασκευή πύργων μετάδοσης.

3. Πώς το Angle Steel προσφέρει αποδοτικότητα κόστους και οικονομικά πλεονεκτήματα;

Τα οικονομικά πλεονεκτήματα του χάλυβα γωνίας είναι ένας σημαντικός παράγοντας για την κυριαρχία του στην αγορά πύργων μεταφοράς. Δεν είναι μόνο η τιμή ανά κιλό. Πρόκειται για το συνολικό κόστος του έργου, το οποίο περιλαμβάνει το κόστος υλικών, το κόστος κατασκευής, το κόστος μεταφοράς, το κόστος εγκατάστασης και το κόστος συντήρησης κατά τη διάρκεια ζωής του πύργου. Ο χάλυβας γωνίας προσφέρει ευνοϊκή ισορροπία σε όλες αυτές τις κατηγορίες, καθιστώντας τον την πιο οικονομικά βιώσιμη επιλογή για έργα μεγάλης κλίμακας γραμμών μεταφοράς.

Χαμηλότερο κόστος υλικού:Ο γωνιακός χάλυβας παράγεται σε μεγάλους όγκους χρησιμοποιώντας καθιερωμένες διαδικασίες παραγωγής, γεγονός που διατηρεί το κόστος ανά κιλό σχετικά χαμηλό. Οι πρώτες ύλες (σιδηρομετάλλευμα και σκραπ χάλυβα) είναι άφθονες και η διαδικασία παραγωγής είναι εξαιρετικά αποδοτική. Σε σύγκριση με άλλα δομικά υλικά, όπως το αλουμίνιο ή τα σύνθετα υλικά, ο γωνιακός χάλυβας προσφέρει σημαντικά χαμηλότερο κόστος ανά μονάδα αντοχής.

Μειωμένο κόστος κατασκευής και συναρμολόγησης:Η διατομή σχήματος L από γωνιακό χάλυβα καθιστά εύκολη την κατασκευή και τη συναρμολόγηση. Η τυποποίηση επιτρέπει την ανάπτυξη αποτελεσματικών διαδικασιών παραγωγής, μειώνοντας την εργασία που απαιτείται για την κοπή, τη διάτρηση και τη συγκόλληση. Η χρήση βιδωτών συνδέσεων, αντί για συγκολλημένες συνδέσεις, απλοποιεί τη συναρμολόγηση επί τόπου και δεν απαιτεί εργάτες υψηλής εξειδίκευσης για κάθε σημείο σύνδεσης. Αυτό έχει ως αποτέλεσμα ταχύτερη εγκατάσταση και χαμηλότερο κόστος κατασκευής.

Χαμηλότερο κόστος μεταφοράς:Ο γωνιακός χάλυβας είναι σχετικά πυκνός, αλλά η υψηλή του αναλογία αντοχής προς βάρος σημαίνει ότι μια σημαντική ποσότητα υλικού μπορεί να συσκευαστεί σε έναν δεδομένο όγκο. Αυτό μειώνει το κόστος μεταφοράς του χάλυβα από το εργοστάσιο στο εργοτάξιο. Η αρθρωτή φύση των γωνιακών χαλύβδινων πύργων επιτρέπει την αποτελεσματική συσκευασία και αποστολή, ελαχιστοποιώντας τον σπατάλη χώρου.

Ελάχιστο κόστος συντήρησης:Όταν γαλβανίζεται σωστά, ο γωνιακός χάλυβας προσφέρει εξαιρετική αντοχή στη διάβρωση, η οποία είναι μία από τις κύριες αιτίες της υποβάθμισης του πύργου. Η διαδικασία γαλβανισμού εν θερμώ παρέχει μια ανθεκτική επίστρωση που προστατεύει τον χάλυβα για δεκαετίες. Αυτό μειώνει την ανάγκη για συνεχή συντήρηση και επισκευές, κάτι που αποτελεί σημαντικό πλεονέκτημα κόστους σε σχέση με άλλα υλικά που απαιτούν συχνότερη επιθεώρηση και συντήρηση.

Επισκευή πεδίου:Ο αρθρωτός σχεδιασμός των γωνιακών χαλύβδινων πύργων επιτρέπει την εύκολη επισκευή στο πεδίο. Εάν ένα μέλος είναι κατεστραμμένο, μπορεί να αντικατασταθεί με ένα νέο μέλος χωρίς να απαιτείται πλήρης αντικατάσταση του πύργου. Αυτό είναι ένα σημαντικό πλεονέκτημα σε σχέση με τις χυτές ή συγκολλημένες κατασκευές, οι οποίες είναι δύσκολο να επισκευαστούν μόλις εγκατασταθούν. Αυτή η δυνατότητα επισκευής πεδίου μειώνει το συνολικό κόστος του έργου και παρατείνει τη διάρκεια ζωής του πύργου.

Μια σύγκριση κόστους διαφορετικών δομικών υλικών για πύργους μετάδοσης δείχνει το σαφές οικονομικό πλεονέκτημα του χάλυβα γωνίας.

Στην Tianjin Shunchen Hongye Enterprise Management Co., Ltd., κατανοούμε τις οικονομικές πιέσεις των έργων υποδομής μεγάλης κλίμακας. Συνεργαζόμαστε στενά με τους πελάτες μας για να παρέχουμε οικονομικά αποδοτικές λύσεις γωνιακού χάλυβα που ανταποκρίνονται στους προϋπολογισμούς των έργων τους χωρίς συμβιβασμούς στην ποιότητα. Οι αποτελεσματικές διαδικασίες παραγωγής μας και το εκτεταμένο απόθεμα μας επιτρέπουν να προσφέρουμε ανταγωνιστικές τιμές και γρήγορη παράδοση. Συνεργαζόμενοι μαζί μας, οι πελάτες μας μπορούν να επιτύχουν σημαντική εξοικονόμηση κόστους στα έργα πύργων μεταφοράς τους.

4. Τι ρόλο παίζει η ευκολία κατασκευής και συναρμολόγησης στην επιτυχία του έργου;

Η ευκολία κατασκευής και συναρμολόγησης είναι κρίσιμος παράγοντας για την επιτυχία ενός έργου γραμμής μεταφοράς, ειδικά για έργα σε απομακρυσμένες ή δυσπρόσιτες τοποθεσίες. Οι γωνιακοί πύργοι από χάλυβα έχουν σχεδιαστεί για αποτελεσματική κατασκευή και γρήγορη συναρμολόγηση, κάτι που μεταφράζεται σε χαμηλότερο κόστος, ταχύτερη ολοκλήρωση του έργου και μειωμένο κίνδυνο καθυστερήσεων.

Διαδικασία κατασκευής:Η κατασκευή γωνιακών πύργων μετάδοσης από χάλυβα είναι μια εξαιρετικά τυποποιημένη διαδικασία. Ξεκινά με την κοπή γωνιακού χάλυβα στα απαιτούμενα μήκη, ακολουθούμενη από διάνοιξη οπών για συνδέσεις και, σε ορισμένες περιπτώσεις, συγκόλληση υποσυστημάτων. Τα μέλη στη συνέχεια γαλβανίζονται εν θερμώ για να προστατεύονται από τη διάβρωση. Η διαδικασία γαλβανισμού είναι μια καθιερωμένη και οικονομικά αποδοτική μέθοδος για την προστασία γωνιακού χάλυβα σε εξωτερικούς χώρους. Η τυποποιημένη φύση της διαδικασίας επιτρέπει την υψηλής ποιότητας, συνεπή κατασκευή.

Βιδωμένες συνδέσεις:Η συντριπτική πλειονότητα των γωνιακών συνδέσεων πύργου από χάλυβα είναι βιδωμένα, όχι συγκολλημένα. Αυτή είναι μια σκόπιμη σχεδιαστική επιλογή που απλοποιεί τόσο την κατασκευή όσο και τη συναρμολόγηση. Οι βιδωτές συνδέσεις κατασκευάζονται ευκολότερα, απαιτούν λιγότερο εξειδικευμένο εξοπλισμό και επιτρέπουν την ευκολότερη συναρμολόγηση επί τόπου. Η χρήση μπουλονιών υψηλής αντοχής διασφαλίζει ότι οι συνδέσεις είναι τόσο ισχυρές όσο και τα μέλη που συνδέουν. Τα τυποποιημένα μεγέθη των μπουλονιών και των παξιμαδιών μειώνουν τον αριθμό των διαφορετικών εξαρτημάτων που απαιτούνται, απλοποιώντας τη διαχείριση του αποθέματος.

Διαδικασία Συναρμολόγησης:Η συναρμολόγηση γωνιακών χαλύβδινων πύργων είναι μια καλά καθορισμένη διαδικασία που μπορεί να πραγματοποιηθεί από εξειδικευμένο πλήρωμα. Ο πύργος συνήθως χτίζεται χρησιμοποιώντας κινητό γερανό ή ελικόπτερο. Το πρώτο βήμα είναι να τοποθετήσετε το θεμέλιο, στη συνέχεια ο πύργος συναρμολογείται σε τμήματα. Ο αρθρωτός σχεδιασμός του πύργου επιτρέπει την αποτελεσματική συναρμολόγηση και οι τυποποιημένες συνδέσεις διευκολύνουν τη διασφάλιση της σωστής ευθυγράμμισης του πύργου. Η διαδικασία συναρμολόγησης είναι σχετικά γρήγορη, γεγονός που ελαχιστοποιεί το χρόνο που καταλαμβάνει ο χώρος.

Προσυναρμολόγηση:Συχνά, τα τμήματα του πύργου προσυναρμολογούνται στο έδαφος και στη συνέχεια ανυψώνονται στη θέση τους. Αυτό μειώνει τον όγκο της εργασίας που πρέπει να γίνει σε ύψος, γεγονός που βελτιώνει την ασφάλεια και την αποτελεσματικότητα. Η προσυναρμολόγηση στο επίπεδο του εδάφους επιτρέπει την ευκολότερη επιθεώρηση και ευθυγράμμιση, μειώνοντας τον κίνδυνο σφαλμάτων.

Προσαρμογή πεδίου:Οι βιδωτές συνδέσεις επιτρέπουν επίσης κάποια δυνατότητα προσαρμογής του πεδίου. Σε περίπτωση κακής ευθυγράμμισης, οι συνδέσεις μπορούν να χαλαρώσουν και να σφίξουν ξανά για να διορθωθεί το πρόβλημα. Αυτή η ευελιξία είναι κρίσιμη σε ανώμαλο έδαφος ή όταν αντιμετωπίζετε μικρές διακυμάνσεις στο θεμέλιο. Αυτή η δυνατότητα προσαρμογής είναι ένα βασικό πλεονέκτημα σε σχέση με τις συγκολλημένες κατασκευές, οι οποίες δεν μπορούν να ρυθμιστούν από τη στιγμή που στερεώνονται.

Για να δείξετε τον αντίκτυπο της ευκολίας κατασκευής και συναρμολόγησης, εξετάστε την ακόλουθη σύγκριση δύο έργων πύργων μετάδοσης: το ένα χρησιμοποιεί χάλυβα γωνίας και το άλλο χρησιμοποιώντας λιγότερο τυποποιημένο υλικό.

Το εργοστάσιό μας στο Shunchen είναι εξοπλισμένο με προηγμένο εξοπλισμό κατασκευής, συμπεριλαμβανομένων γραμμών γεώτρησης CNC και αυτοματοποιημένων συστημάτων πριονίσματος, που εξασφαλίζουν υψηλή ποιότητα και αποτελεσματική παραγωγή. Παρέχουμε επίσης λεπτομερή σχέδια κατασκευής και οδηγίες συναρμολόγησης για να βοηθήσουμε τους πελάτες μας να βελτιώσουν τη διαδικασία συναρμολόγησης τους. Η εστίασή μας στην ποιότητα και την αποτελεσματικότητα βοηθά τους πελάτες μας να ολοκληρώσουν τα έργα τους εγκαίρως και εντός του προϋπολογισμού, διασφαλίζοντας την επιτυχή παράδοση αξιόπιστης υποδομής μεταφοράς ηλεκτρικής ενέργειας.

5. Ποιες είναι οι βασικές τεχνικές προδιαγραφές για τον χάλυβα γωνίας πύργου μετάδοσης;

Η επιλογή των σωστών προδιαγραφών χάλυβα γωνίας για ένα έργο πύργου μετάδοσης απαιτεί λεπτομερή κατανόηση των σχετικών προτύπων, των απαιτούμενων μηχανικών ιδιοτήτων και των ειδικών μελετών σχεδιασμού. Οι τεχνικές προδιαγραφές πρέπει να διασφαλίζουν ότι ο πύργος είναι δομικά σταθερός, ανθεκτικός και συμμορφούμενος με τα βιομηχανικά πρότυπα. Οι βασικές προδιαγραφές περιλαμβάνουν την ποιότητα υλικού, τις διαστάσεις, τις ανοχές, την επίστρωση και τις απαιτήσεις δοκιμών.

Βαθμός υλικού:Ο βαθμός υλικού καθορίζει τη χημική σύνθεση του χάλυβα, την αντοχή διαρροής, την αντοχή εφελκυσμού και την ολκιμότητα του χάλυβα. Οι πιο συχνά χρησιμοποιούμενες ποιότητες υλικών για χάλυβα γωνίας πύργου μετάδοσης είναι:

• Q235B:Αυτός είναι ο πιο ευρέως χρησιμοποιούμενος χάλυβας χαμηλής περιεκτικότητας σε άνθρακα για γενική κατασκευή. Έχει αντοχή διαρροής 235 MPa και αντοχή εφελκυσμού 375-500 MPa. Είναι κατάλληλο για τις περισσότερες εφαρμογές πύργων μετάδοσης.
• Q345B:Αυτός είναι χάλυβας υψηλής αντοχής, χαμηλής κραματοποίησης με αντοχή διαρροής 345 MPa. Προσφέρει καλύτερη αναλογία αντοχής προς βάρος και χρησιμοποιείται συχνά για ψηλότερους ή πιο βαριά φόρτους πύργους.
• Q420B:Αυτός είναι ένας χάλυβας ακόμη υψηλότερης αντοχής, που χρησιμοποιείται για τις πιο απαιτητικές εφαρμογές, όπως πύργους υπερυψηλής τάσης.

Διαστάσεις:Οι διαστάσεις του χάλυβα γωνίας είναι κρίσιμες για τον δομικό σχεδιασμό. Το μήκος του ποδιού, το πάχος του ποδιού και η εσωτερική ακτίνα καθορίζονται όλα. Το μέγεθος εκφράζεται τυπικά σε χιλιοστά (π.χ. 100x100x10 σημαίνει μήκος ποδιού 100 mm, πάχος ποδιού 10 mm και ίσα σκέλη). Οι διαστάσεις είναι τυποποιημένες για να διασφαλίζεται η εναλλαξιμότητα.

Γεωμετρικές ανοχές:Οι κατασκευαστικές ανοχές του χάλυβα γωνίας είναι σημαντικές για να διασφαλιστεί ότι τα μέλη εφαρμόζουν σωστά κατά τη συναρμολόγηση. Οι ανοχές περιλαμβάνουν ευθύτητα, συστροφή και ακτίνα γωνίας. Η συμμόρφωση με αυτές τις ανοχές είναι απαραίτητη για τη σωστή λειτουργία των βιδωτών συνδέσεων.

Επένδυση:Η τυπική επίστρωση για χάλυβα γωνίας πύργου μετάδοσης είναι ο γαλβανισμός εν θερμώ. Η διαδικασία γαλβανισμού παρέχει μια ανθεκτική επίστρωση ψευδαργύρου που προστατεύει τον χάλυβα από τη διάβρωση. Το πάχος της γαλβανισμένης επίστρωσης καθορίζεται, συνήθως σε μικρόμετρα (μm). Απαιτείται ελάχιστο πάχος επίστρωσης 85 µm για να εξασφαλιστεί επαρκής αντιδιαβρωτική προστασία.

Δοκιμή:Ο χάλυβας γωνίας πρέπει να δοκιμαστεί για να επαληθευτεί ότι πληροί τις καθορισμένες μηχανικές ιδιότητες. Η δοκιμή περιλαμβάνει δοκιμές εφελκυσμού, δοκιμές κάμψης και δοκιμές κρούσης (Charpy V-notch). Η δοκιμή διασφαλίζει ότι ο χάλυβας είναι κατάλληλος για εφαρμογή.

Ο παρακάτω πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές για έναν τυπικό χάλυβα γωνίας πύργου μετάδοσης.

Στη Shunchen, τηρούμε αυστηρά αυτές τις προδιαγραφές, διασφαλίζοντας ότι κάθε κομμάτι γωνιακού χάλυβα που παρέχουμε πληροί τα υψηλότερα πρότυπα ποιότητας και απόδοσης. Οι διαδικασίες ποιοτικού ελέγχου μας περιλαμβάνουν αυστηρές δοκιμές και επιθεωρήσεις σε κάθε στάδιο της παραγωγής, από την επαλήθευση της πρώτης ύλης έως την επιθεώρηση του τελικού προϊόντος. Αυτή η δέσμευση για την ποιότητα είναι απαραίτητη για τη διασφάλιση της ασφάλειας και της αξιοπιστίας των πύργων μετάδοσης που κατασκευάζουν οι πελάτες μας.

6. Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η τυπική διάρκεια ζωής ενός πύργου μετάδοσης από γαλβανισμένο χάλυβα γωνίας;

Απάντηση: Ένας σωστά σχεδιασμένος, κατασκευασμένος και γαλβανισμένος πύργος μετάδοσης από χάλυβα γωνίας μπορεί να έχει διάρκεια ζωής 50 χρόνια ή περισσότερο. Η εν θερμώ γαλβανισμένη επίστρωση παρέχει εξαιρετική αντοχή στη διάβρωση, η οποία είναι ο πρωταρχικός παράγοντας που περιορίζει τη διάρκεια ζωής ενός πύργου. Σε επιθετικά περιβάλλοντα, όπως παράκτιες περιοχές με υψηλή περιεκτικότητα σε αλάτι, η διάρκεια ζωής μπορεί να είναι ελαφρώς μικρότερη, αλλά οι τακτικοί έλεγχοι και η περιστασιακή συντήρηση μπορούν να παρατείνουν τη διάρκεια ζωής.

Ερώτηση 2: Ποια είναι τα κοινά υλικά που χρησιμοποιούνται για τον χάλυβα γωνίας πύργου μετάδοσης;

Απάντηση: Τα πιο κοινά υλικά που χρησιμοποιούνται είναι άνθρακας και δομικοί χάλυβες χαμηλού κράματος. Ο βαθμός Q235B είναι ο πιο ευρέως χρησιμοποιούμενος για τυπικές εφαρμογές, ενώ οι Q345B και Q420B χρησιμοποιούνται για εφαρμογές υψηλότερης αντοχής. Η επιλογή εξαρτάται από την απαιτούμενη αντοχή, βάρος και κόστος του πύργου. Το υλικό πρέπει να πληροί τις καθορισμένες απαιτήσεις αντοχής διαρροής και αντοχής σε κρούση.

Ερώτηση 3: Είναι ο γωνιακός χάλυβας κατάλληλος για όλους τους τύπους πύργων μετάδοσης κίνησης;

Απάντηση: Ναι, ο χάλυβας γωνίας χρησιμοποιείται για ένα ευρύ φάσμα πύργων μετάδοσης, συμπεριλαμβανομένων των πύργων ανάρτησης, των πύργων τάνυσης και των γωνιακών πύργων. Η ευελιξία και η δομική του απόδοση το καθιστούν κατάλληλο για διαφορετικές διαμορφώσεις πύργων, από απλούς πύργους δύο σκελών έως σύνθετους πύργους πολλαπλών σκελών. Ο αρθρωτός σχεδιασμός του γωνιακού χάλυβα επιτρέπει την κατασκευή πύργων με διάφορες διαμορφώσεις.

Ερώτηση 4: Ποια είναι τα πλεονεκτήματα του χάλυβα γωνίας έναντι του στρογγυλού χάλυβα ή του σωληνωτού χάλυβα;

Απάντηση: Ο γωνιακός χάλυβας προσφέρει πολλά πλεονεκτήματα: υψηλότερη αναλογία αντοχής προς βάρος, ευκολότερες συνδέσεις με βίδες και χαμηλότερο κόστος κατασκευής και συναρμολόγησης. Οι επίπεδες επιφάνειες από γωνιακό χάλυβα είναι πιο εύκολο να τρυπηθούν και να βιδωθούν από τις καμπύλες επιφάνειες. Η διατομή σε σχήμα L παρέχει υψηλή ροπή αδράνειας σε σχέση με το βάρος της, η οποία μειώνει την ποσότητα του υλικού που απαιτείται. Ενώ ο στρογγυλός ή σωληνωτός χάλυβας μπορεί να χρησιμοποιηθεί για ορισμένες εφαρμογές, ο γωνιακός χάλυβας είναι η πιο οικονομική επιλογή για τους περισσότερους πύργους μετάδοσης.

Ερώτηση 5: Πώς κατασκευάζεται ο χάλυβας γωνίας για πύργους μετάδοσης;

Απάντηση: Η διαδικασία κατασκευής περιλαμβάνει διάφορα στάδια: κοπή του γωνιακού χάλυβα στα απαιτούμενα μήκη, διάνοιξη οπών για βιδωτές συνδέσεις και, σε ορισμένες περιπτώσεις, συγκόλληση υποσυστημάτων. Τα μέλη στη συνέχεια γαλβανίζονται εν θερμώ για να παρέχουν προστασία από τη διάβρωση. Το τελευταίο βήμα είναι η επιθεώρηση των τελικών εξαρτημάτων για ποιότητα και συμμόρφωση με τις προδιαγραφές σχεδιασμού.

7. Συμπέρασμα

Η κυριαρχία του γωνιακού χάλυβα στην κατασκευή πύργων μετάδοσης δεν είναι τυχαία. Ο μοναδικός συνδυασμός της δομικής απόδοσης, της οικονομικής απόδοσης, της ευκολίας κατασκευής και της ανθεκτικότητας στο πεδίο το καθιστά τη σαφή επιλογή για μηχανικούς, διαχειριστές έργων και εταιρείες κοινής ωφέλειας σε όλο τον κόσμο. Από τις μηχανικές ιδιότητες του ίδιου του χάλυβα έως τα οικονομικά και πρακτικά οφέλη του αρθρωτού σχεδιασμού του, ο γωνιακός χάλυβας παρέχει μια λύση που είναι στιβαρή και προσαρμόσιμη, ικανοποιώντας τις διαφορετικές απαιτήσεις των έργων μεταφοράς ισχύος σε όλο τον κόσμο. Η διατομή σε σχήμα L προσφέρει υψηλή αναλογία αντοχής προς βάρος, επιτρέποντας ψηλούς, λεπτούς πύργους που ελαχιστοποιούν τη χρήση υλικού. Η τυποποίηση του γωνιακού χάλυβα διευκολύνει την αποτελεσματική κατασκευή, τη γρήγορη συναρμολόγηση και την απλή συντήρηση, μειώνοντας το συνολικό κόστος του έργου.

Στην Tianjin Shunchen Hongye Enterprise Management Co., Ltd., είμαστε περήφανοι που είμαστε ένας αξιόπιστος προμηθευτής γωνιακού χάλυβα για έργα πύργων μεταφοράς. Η δέσμευσή μας στην ποιότητα, την ακρίβεια και την ικανοποίηση των πελατών μας έχει κάνει έναν προτιμώμενο συνεργάτη για εταιρείες μεταφοράς ηλεκτρικής ενέργειας και εταιρείες μηχανικών σε όλο τον κόσμο. Κατανοούμε τον κρίσιμο ρόλο που παίζει ο υψηλής ποιότητας γωνιακός χάλυβας στην αξιοπιστία του ηλεκτρικού δικτύου και είμαστε αφοσιωμένοι στην παροχή προϊόντων που πληρούν τα υψηλότερα πρότυπα απόδοσης.

Είτε σχεδιάζετε ένα νέο έργο γραμμής μεταφοράς είτε χρειάζεται να αναβαθμίσετε ή να διατηρήσετε μια υπάρχουσα, σας προσκαλούμε να εξερευνήσετε τη γκάμα προϊόντων γωνιακού χάλυβα. Η έμπειρη ομάδα μας είναι έτοιμη να σας βοηθήσει με την επιλογή προϊόντων, την τεχνική υποστήριξη και τον υλικοτεχνικό συντονισμό.

Επικοινωνήστε σήμερα με την Tianjin Shunchen Hongye Enterprise Management Co., Ltdγια να συζητήσετε τις απαιτήσεις σας για γωνιακό χάλυβα και να ανακαλύψετε πώς τα προϊόντα μας μπορούν να συμβάλουν στην επιτυχία του έργου του πύργου μετάδοσης.
