Πλάκα κατασκευής ανθρακούχου χάλυβα

Το Shunchen Carbon Steel Fabrication Plate παρέχει εξαρτήματα κοπής ακριβείας για χαλύβδινες κατασκευές, μηχανήματα και συστήματα κουρτινών τοίχου. Χρησιμοποιώντας προηγμένη κοπή λέιζερ ινών CNC για πλάκες από 1,5 έως 25 mm, δημιουργεί περίπλοκα περιγράμματα και οπές μπουλονιών με ένα πέρασμα. Υποστηριζόμενο από αυστηρό QA, προαιρετικό γαλβανισμό εν θερμώ και EN 10204 3.1 MTC, εξασφαλίζει υψηλή συνοχή και γρήγορη παράδοση σε όλο τον κόσμο.

Τι είναι η πλάκα κατασκευής ανθρακούχου χάλυβα;

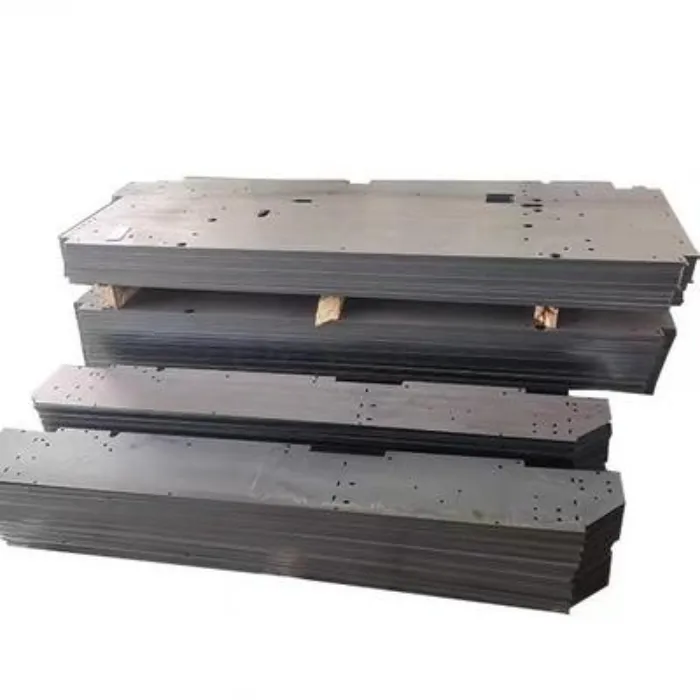

Μια πλάκα κατασκευής από ανθρακούχο χάλυβα είναι μια πλάκα από ανθρακούχο χάλυβα που έχει κοπεί και υποστεί επεξεργασία σε συγκεκριμένο μέγεθος ή σχήμα για χρήση ως δομικό ή μηχανικό εξάρτημα. Αντί να παρέχει μόνο ορθογώνιες πλάκες στοκ, η Shunchen παράγει κενά σύμφωνα με τα σχέδια των πελατών, συμπεριλαμβανομένων ακανόνιστων περιγραμμάτων, οπών μπουλονιών, σχισμών, οπών στερέωσης και άλλων απαιτούμενων ανοιγμάτων.

Το βασικό υλικό μπορεί να είναι Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 ή SM490, ανάλογα με την απαιτούμενη αντοχή και το ισχύον πρότυπο υλικού. Η τυπική επεξεργασία περιλαμβάνει κοπή με λέιζερ ινών CNC και ψηφιακή ένθεση. Ο γαλβανισμός εν θερμώ και η βαφή μπορούν να προστεθούν όταν το τελικό εξάρτημα απαιτεί αντιδιαβρωτική προστασία.

Αυτός ο τύπος κατασκευασμένης πλάκας προορίζεται για πελάτες που χρειάζονται κομμένα σε μέγεθος χαλύβδινα εξαρτήματα για συγκόλληση, βίδα, δομική συναρμολόγηση, κατασκευή εξοπλισμού ή περαιτέρω επεξεργασία επιφάνειας.

Βασικά Χαρακτηριστικά

Κοπή με λέιζερ CNC

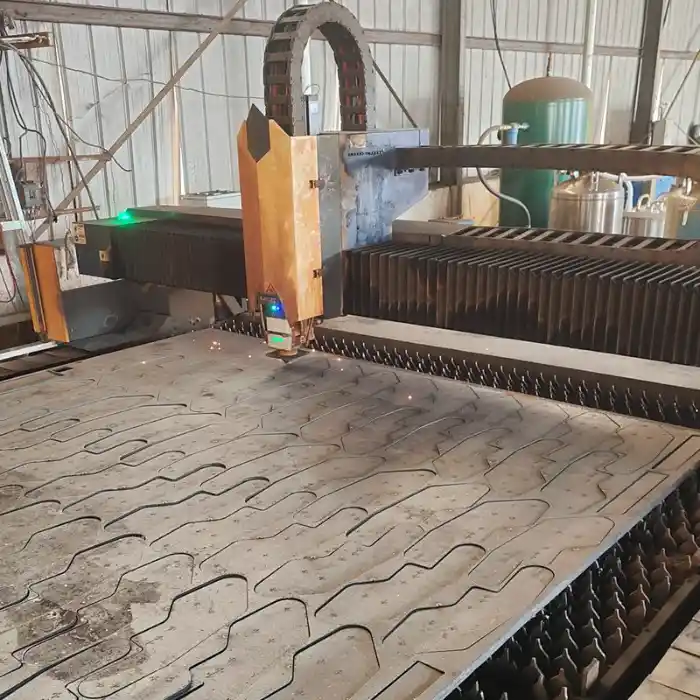

Η Shunchen επεξεργάζεται την πλάκα κατασκευής ανθρακούχου χάλυβα με εξοπλισμό κοπής με λέιζερ ινών CNC. Το πρόγραμμα κοπής δημιουργείται από το εγκεκριμένο σχέδιο παραγωγής, επιτρέποντας την αναπαραγωγή του ίδιου σχεδίου περιγράμματος και οπών σε μια παρτίδα.

Για πλάκες με πάχος 10 mm, η καθορισμένη ανοχή διαστάσεων είναι ≤±0,1 mm. Για πλάκες 10–25 mm, η καθορισμένη ανοχή είναι ≤±0,2 mm. Η πραγματική ανοχή επιβεβαιώνεται σύμφωνα με το πάχος του υλικού, τη γεωμετρία και τις απαιτήσεις σχεδίασης πριν από την παραγωγή.

Καθαρίστε τις κομμένες άκρες

Η κοπή με λέιζερ παράγει μια στενότερη ζώνη θερμικής κοπής από τη συμβατική κοπή με φλόγα. Το Shunchen καθορίζει μια τραχύτητα επιφάνειας κοπής Ra ≤12,5 μm και ελέγχει τα ορατά γρέζια και τις ανωμαλίες κοπής κατά την τελική επιθεώρηση.

Για εξαρτήματα που μπορούν να χρησιμοποιηθούν αμέσως μετά την κοπή, αυτό μειώνει την ανάγκη για χειροκίνητη λείανση άκρων. Εάν ένα έργο απαιτεί μια συγκεκριμένη συνθήκη ακμών, η απαίτηση μπορεί να συμπεριληφθεί στο σχέδιο παραγωγής.

Σύνθετα περιγράμματα και τρύπες

Η διαδικασία κοπής μπορεί να δημιουργήσει ακανόνιστα περιγράμματα, εσωτερικά ανοίγματα, οπές μπουλονιών, οπές στερέωσης και σχισμές στην ίδια λειτουργία παραγωγής. Η ψηφιακή ένθεση χρησιμοποιείται όταν πολλά διαφορετικά εξαρτήματα πρέπει να κοπούν από την ίδια μητρική πλάκα.

Το ελάχιστο άνοιγμα κοπής είναι περίπου 0,5 φορές το πάχος της πλάκας, ανάλογα με το υλικό, τη γεωμετρία και τις συνθήκες κοπής.

Επιλογές υλικού

Τα Q235B και A36 είναι κατάλληλα για πολλές γενικές δομικές εφαρμογές, ενώ τα Q355B, A572 και S355JR παρέχουν υψηλότερη καθορισμένη αντοχή διαρροής για εφαρμογές που απαιτούν ισχυρότερο δομικό υλικό.

Η ποιότητα υλικού επιβεβαιώνεται με βάση τις προδιαγραφές αγοράς του πελάτη πριν από την παραγωγή. Μπορούν να παρέχονται πιστοποιητικά υλικού για τις ισχύουσες παραγγελίες.

Εφαρμογές

Εξαρτήματα κατασκευών από χάλυβα

Οι πλάκες κατασκευής από ανθρακούχο χάλυβα χρησιμοποιούνται για ενσωματωμένες πλάκες, πλάκες σύνδεσης, πλάκες βάσης, ενισχυτικά, βραχίονες και άλλα εξαρτήματα χαλύβδινων κατασκευών. Οι προ-κομμένες οπές των μπουλονιών και τα καθορισμένα περιγράμματα επιτρέπουν σε αυτά τα μέρη να μετακινηθούν απευθείας στη συγκόλληση συνεργείου ή στη συναρμολόγηση του εργοταξίου.

Για επαναλαμβανόμενα εξαρτήματα, η κοπή CNC διατηρεί επίσης τις διαστάσεις και τις θέσεις των οπών σταθερές μεταξύ των παρτίδων.

Ανταλλακτικά Μηχανημάτων

Οι κατασκευαστές μηχανημάτων χρησιμοποιούν κομμένα κενά χάλυβα για βάσεις εξοπλισμού, βραχίονες, εξαρτήματα πλαισίου, πλάκες στερέωσης, ενισχυτικές πλάκες και συγκολλημένα δομικά μέρη.

Όταν το εξάρτημα παράγεται από σχέδιο πελάτη, η διαδικασία κοπής μπορεί να ακολουθήσει το απαιτούμενο εξωτερικό περίγραμμα και διάταξη οπών αντί να απαιτείται από το συνεργείο του πελάτη να σημαδέψει και να κόψει κάθε μέρος χειροκίνητα.

Εξαρτήματα τοίχου κουρτινών

Η πλάκα κατασκευής από ανθρακούχο χάλυβα μπορεί να υποστεί επεξεργασία σε συνδέσμους τοίχου κουρτινών, αξεσουάρ καρίνας, ενισχυτικά μέρη και άλλα προσαρμοσμένα μεταλλικά εξαρτήματα. Όταν το εξάρτημα είναι εκτεθειμένο σε υγρασία ή σε εξωτερικούς χώρους, μπορεί να εφαρμοστεί γαλβανισμός εν θερμώ μετά την κοπή.

Δημοτικά και Βιομηχανικά Εξαρτήματα

Τα κομμένα εξαρτήματα χάλυβα χρησιμοποιούνται επίσης για εξαρτήματα προστατευτικών κιγκλιδωμάτων, στηρίγματα πινακίδων, αξεσουάρ φωτισμού δρόμου, εξαρτήματα γεωργικών μηχανημάτων, εξοπλισμό μεταφοράς και άλλα κατασκευασμένα συγκροτήματα χάλυβα.

Τεχνικές Παράμετροι

Προδιαγραφές Επεξεργασίας

Υλικές Ιδιότητες

Ισχύοντα Πρότυπα

Το ισχύον πρότυπο, η ποιότητα υλικού, το πάχος και η ανοχή επιβεβαιώνονται από τις προδιαγραφές αγοράς πριν από την παραγωγή.

Ποιοτικός έλεγχος

Επιθεώρηση Υλικού

Πριν από την κοπή, η εισερχόμενη πλάκα ελέγχεται ως προς την απαιτούμενη ποιότητα και πάχος. Η τεκμηρίωση δοκιμής μύλου αντιστοιχίζεται με τις πληροφορίες υλικού που καταγράφονται για την παραγγελία.

Αυτό αποτρέπει την είσοδο στην παραγωγή διαφορετικής ποιότητας ή πάχους χάλυβα όταν η παραγγελία απαιτεί συγκεκριμένη προδιαγραφή υλικού.

Επιθεώρηση κοπής

Μετά την κοπή με λέιζερ, οι επιθεωρητές ελέγχουν τις κρίσιμες διαστάσεις σε σχέση με το εγκεκριμένο σχέδιο. Ανάλογα με το εξάρτημα, αυτό μπορεί να περιλαμβάνει συνολικές διαστάσεις, γεωμετρία περιγράμματος, διάμετρο οπής, θέση οπής και πάχος πλάκας.

Για επαναλαμβανόμενη παραγωγή, μπορούν να καθοριστούν απαιτήσεις επιθεώρησης για τα πρώτα τεμάχια πριν από την επεξεργασία της υπόλοιπης παρτίδας.

Επιθεώρηση άκρων

Η κομμένη άκρη ελέγχεται για υπερβολικά γρέζια, σκωρίες, ορατή παραμόρφωση και ακανόνιστη κοπή. Οι απαιτήσεις τραχύτητας επιφάνειας μπορούν να επαληθευτούν όταν καθορίζονται από τον πελάτη.

Ιχνηλασιμότητα υλικού

Η παρτίδα παραγωγής συνδέεται με τις αντίστοιχες πρώτες ύλες και τα αρχεία επιθεώρησης. Για παραγγελίες που απαιτούν επίσημη τεκμηρίωση υλικού, μπορεί να παρέχεται πιστοποιητικό υλικού EN 10204 3.1.

Επιθεώρηση SGS

Όταν απαιτείται ανεξάρτητη επιθεώρηση, μπορεί να κανονιστεί επιθεώρηση SGS πριν από την αποστολή. Το εύρος της επιθεώρησης μπορεί να οριστεί σύμφωνα με τη σύμβαση αγοράς, όπως διαστάσεις, τεκμηρίωση υλικού, ποσότητα, εμφάνιση και άλλες συμφωνημένες απαιτήσεις.

Υπηρεσία προσαρμογής OEM

Αξιολόγηση σχεδίου

Η Shunchen δέχεται σχέδια πελατών για εξαρτήματα πλάκας κατασκευής ανθρακούχου χάλυβα κατά παραγγελία. Πριν από την προσφορά, η τεχνική ομάδα ελέγχει το σχέδιο για ποιότητα υλικού, πάχος, διαστάσεις, θέσεις οπών, ανοχές και απαιτήσεις επεξεργασίας.

Εάν μια διάσταση ή ανοχή δεν είναι κατάλληλη για το επιλεγμένο πάχος υλικού ή τη διαδικασία κοπής, μπορεί να επιβεβαιωθεί με τον πελάτη πριν από την παραγωγή.

Φωλιάζοντας

Για παραγγελίες που περιέχουν πολλαπλά μεγέθη ή σχήματα εξαρτημάτων, τα εξαρτήματα διατάσσονται μέσω ψηφιακής ένθεσης. Η διάταξη φωλιάς προετοιμάζεται σύμφωνα με την απαιτούμενη ποσότητα και τις διαστάσεις της μητρικής πλάκας.

Αυτό καθορίζει το πρόγραμμα κοπής πριν η χαλύβδινη πλάκα εισέλθει στη μηχανή λέιζερ.

Κοπή και Δευτερεύουσα Επεξεργασία

Μετά την έγκριση του σχεδίου, τα εξαρτήματα κόβονται με λέιζερ σύμφωνα με το επιβεβαιωμένο πρόγραμμα. Εάν τα τελικά εξαρτήματα απαιτούν αντιδιαβρωτική προστασία, μπορούν στη συνέχεια να σταλούν για γαλβανισμό εν θερμώ ή βαφή.

Η απαιτούμενη επιφανειακή επεξεργασία θα πρέπει να προσδιορίζεται πριν από την παραγωγή γιατί επηρεάζει την επακόλουθη διαδρομή επεξεργασίας και επιθεώρηση.

Επιθεώρηση και Συσκευασία

Μετά την επεξεργασία, τα τελικά εξαρτήματα επιθεωρούνται σύμφωνα με τις συμφωνημένες απαιτήσεις. Πιστοποιητικά υλικού και έγγραφα επιθεώρησης τρίτων μπορούν να προετοιμαστούν όταν περιλαμβάνονται στην παραγγελία.

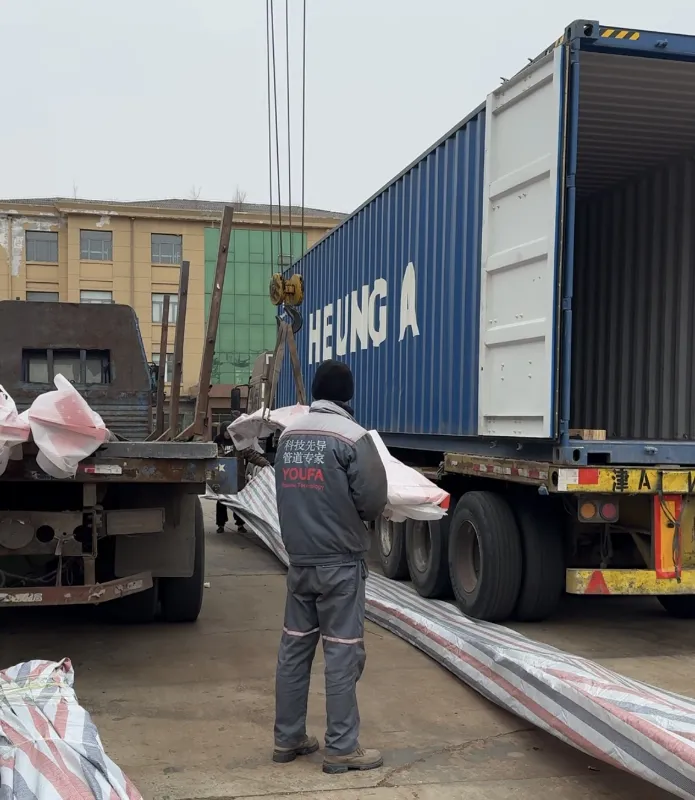

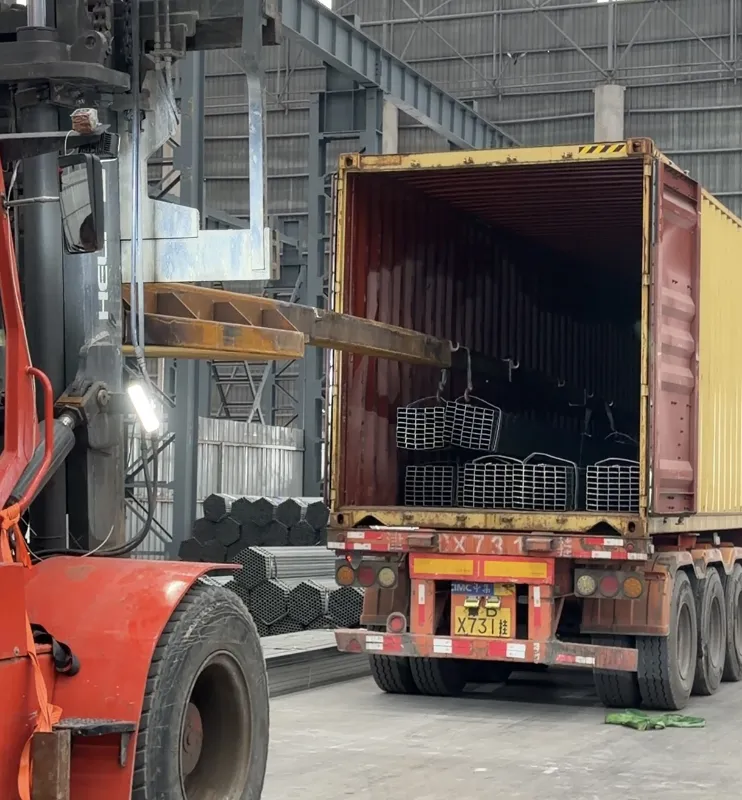

Για αποστολές εξαγωγής, μπορεί να χρησιμοποιηθεί αδιάβροχη μεμβράνη, ξύλινες παλέτες και ιμάντες χάλυβα σύμφωνα με το μέγεθος των εξαρτημάτων και τις απαιτήσεις αποστολής.

Αυθεντικές Κριτικές Πελατών

"Οι χαλύβδινες πλάκες κομμένες με λέιζερ εξοικονομούν σημαντικά τον χρόνο επεξεργασίας μας. Τα προϊόντα της ShunChen έχουν σταθερή ακρίβεια και μηδενικά γρέζια, τα οποία ταιριάζουν απόλυτα με τις απαιτήσεις συναρμολόγησης της χαλύβδινης δομής μας. Η παράδοσή τους γίνεται πάντα εντός χρονοδιαγράμματος."

—— Omar Hassan, Project Manager, Middle East Construction Engineering Co., Ltd.

"Παράγουμε μηχανικά μέρη ακριβείας με αυστηρές απαιτήσεις ανοχής. Οι πλάκες από ανθρακούχο χάλυβα κοπής λέιζερ της ShunChen έχουν ελάχιστη παραμόρφωση και σταθερή ποιότητα παρτίδας, γεγονός που μειώνει αποτελεσματικά το ποσοστό απόρριψης και το κόστος παραγωγής."

—— Li Ming, Τεχνικός Διευθυντής, Domestic Machinery Manufacturing Co., Ltd.

"Η μηχανική υαλοπετασμάτων έχει υψηλές απαιτήσεις για την εμφάνιση και την ακρίβεια συναρμολόγησης. Οι συνδετήρες κοπής με λέιζερ έχουν ακριβείς διαστάσεις και λείες άκρες, που βελτιώνουν σημαντικά την αποτελεσματικότητα εγκατάστασης και την ποιότητα του έργου."

—— Zhang Wei, Διευθυντής Προμηθειών, East China Curtain Wall Engineering Company

Γιατί να μας επιλέξετε

Το κύριο πλεονέκτημα της Shunchen για παραγγελίες κατασκευασμένου χάλυβα είναι ότι η προμήθεια υλικών χάλυβα, η κοπή πλακών, η επεξεργασία επιφανειών και η αποστολή εξαγωγής μπορούν να διεκπεραιωθούν στον ίδιο βιομηχανικό όμιλο.

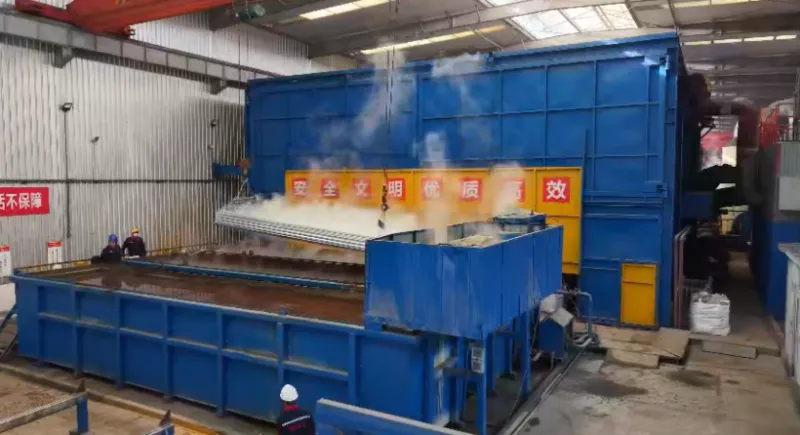

Ο όμιλος ιδρύθηκε στη βιομηχανία χάλυβα το 2014 και έκτοτε έχει προσθέσει γαλβανισμό εν θερμώ, παραγωγή μεταλλικών κατασκευών, κατασκευή φωτοβολταϊκών υποστηρίξεων, αποθήκευση και logistics. Η τρέχουσα ετήσια παραγωγική ικανότητα υπερβαίνει τους 450.000 τόνους, με περισσότερα από 40.000 τετραγωνικά μέτρα χώρου παραγωγής και αποθήκευσης.

Για πελάτες που αγοράζουν κατασκευασμένα εξαρτήματα, αυτό σημαίνει ότι η παραγγελία δεν χρειάζεται να μοιράζεται μεταξύ προμηθευτή χάλυβα, εργαστηρίου κοπής, εταιρείας γαλβανισμού και εμπόρου εξαγωγής.

Η Shunchen μπορεί να επιβεβαιώσει τις απαιτήσεις ποιότητας υλικού και κοπής από τα σχέδια του πελάτη, να επεξεργαστεί τη χαλύβδινη πλάκα, να κανονίσει προαιρετικό γαλβανισμό ή βαφή, να ολοκληρώσει τα απαιτούμενα έγγραφα επιθεώρησης και να προετοιμάσει τα τελικά εξαρτήματα για αποστολή εξαγωγής.

Οι συμβατικές πρώτες ύλες αποθηκεύονται σύμφωνα με τις απαιτήσεις παραγωγής. Οι παραγγελίες δειγμάτων μπορούν γενικά να διευθετηθούν εντός περίπου 3 ημερών, ενώ οι μαζικές παραγγελίες προγραμματίζονται συνήθως εντός 7-10 ημερών. Ο πραγματικός χρόνος παράδοσης εξαρτάται από τη διαθεσιμότητα υλικού, την ποσότητα παραγγελίας, τη γεωμετρία του εξαρτήματος, την επεξεργασία επιφάνειας και τις απαιτήσεις επιθεώρησης.

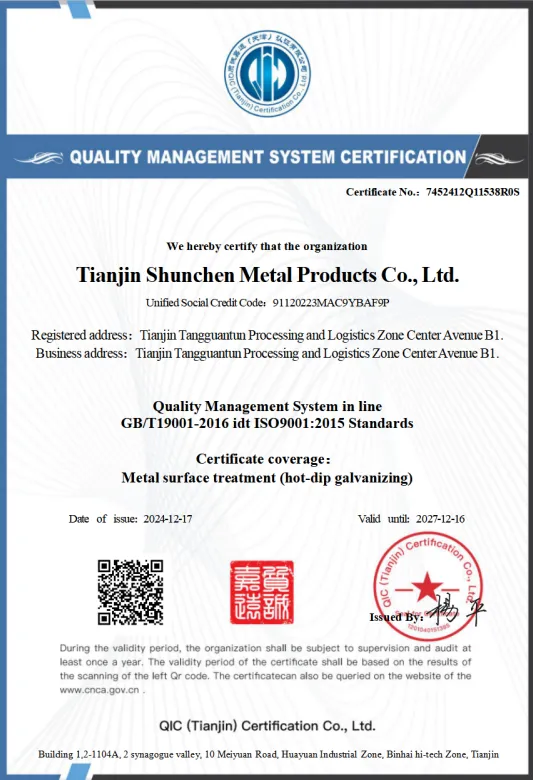

Η εταιρεία διαθέτει πιστοποίηση ISO 9001 και υποστηρίζει επιθεώρηση MTC EN 10204 3.1 και SGS για τις ισχύουσες παραγγελίες εξαγωγής.

FAQ

Ποια υλικά μπορούν να χρησιμοποιηθούν για τις πλάκες κατασκευής από ανθρακούχο χάλυβα;

Τα κοινά υλικά περιλαμβάνουν τα Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 και SM490. Ο απαιτούμενος βαθμός θα πρέπει να προσδιορίζεται όταν ζητάτε προσφορά.

Τι πάχος μπορεί να κοπεί με λέιζερ;

Το τυπικό εύρος επεξεργασίας είναι 1,5–25 mm. Εάν το απαιτούμενο πάχος είναι εκτός αυτού του εύρους, η τεχνική ομάδα μπορεί να ελέγξει τη γεωμετρία του υλικού και των εξαρτημάτων πριν επιβεβαιώσει την παραγωγή.

Μπορείτε να κόψετε χαλύβδινες πλάκες σύμφωνα με σχέδια CAD;

Ναί. Οι πελάτες μπορούν να παρέχουν σχέδια CAD ή άλλα κατάλληλα μηχανικά αρχεία. Το σχέδιο επανεξετάζεται πριν από την παραγωγή για να επιβεβαιωθούν οι διαστάσεις, το υλικό, το πάχος, οι θέσεις οπών και οι ανοχές.

Μπορείτε να επεξεργαστείτε τρύπες μαζί με το περίγραμμα της πλάκας;

Ναί. Στο πρόγραμμα κοπής CNC μπορούν να συμπεριληφθούν οπές για μπουλόνια, οπές στερέωσης, σχισμές και άλλες εσωτερικές γεωμετρίες. Το μέγεθος της οπής και η ανοχή θέσης πρέπει να προσδιορίζονται στο σχέδιο.

Μπορούν τα κομμένα εξαρτήματα να γαλβανιστούν;

Ναί. Ο γαλβανισμός εν θερμώ μπορεί να διευθετηθεί μετά την κοπή. Αυτό χρησιμοποιείται συνήθως για δομικά εξαρτήματα εξωτερικού χώρου, εξαρτήματα τοίχου κουρτινών και άλλα μέρη που απαιτούν πρόσθετη αντιδιαβρωτική προστασία.

Μπορείτε να παρέχετε αναφορές MTC και SGS;

Ναί. EN 10204 3.1 πιστοποιητικά υλικού είναι διαθέσιμα για τις ισχύουσες παραγγελίες. Η επιθεώρηση SGS από τρίτο μέρος μπορεί επίσης να διευθετηθεί όταν απαιτείται από τις προδιαγραφές αγοράς του πελάτη.

Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Η προσφορά απαιτεί συνήθως την ποιότητα χάλυβα, το πάχος, το σχέδιο εξαρτημάτων, την ποσότητα, την απαιτούμενη ανοχή, την επεξεργασία επιφάνειας, τις απαιτήσεις επιθεώρησης και τον προορισμό παράδοσης. Εάν το σχέδιο περιέχει πολλά διαφορετικά εξαρτήματα, θα πρέπει επίσης να παρέχεται η απαιτούμενη ποσότητα για κάθε μέρος.

Ποιος είναι ο κανονικός χρόνος παράδοσης;

Οι παραγγελίες δειγμάτων μπορούν γενικά να διευθετηθούν εντός περίπου 3 ημερών, ενώ οι μαζικές παραγγελίες προγραμματίζονται συνήθως εντός 7-10 ημερών. Ο τελικός χρόνος παράδοσης επιβεβαιώνεται μετά από εξέταση του υλικού, της ποσότητας, της πολυπλοκότητας κοπής, της επεξεργασίας επιφάνειας και των απαιτήσεων επιθεώρησης.
