Κατασκευάζεται με ακτίνα εσωτερικής γωνίας R≤0,3mm και ανοχή μεγέθους εντός ±0,1mm. Ιδανικό για πολυώροφα υαλοπετάσματα, μηχανική γεφυρών και μηχανήματα ακριβείας που απαιτούν άψογη συναρμολόγηση και εξαιρετική φέρουσα ικανότητα.

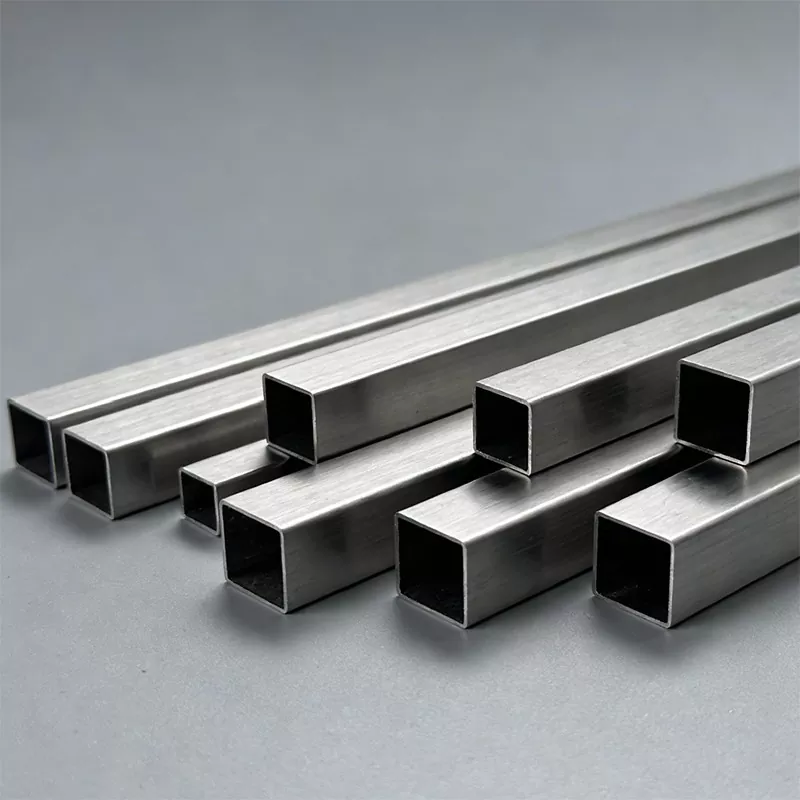

Ο ορθογώνιος τετράγωνος σωλήνας είναι ένα κοίλο μεταλλικό προφίλ με τετράγωνη ή ορθογώνια διατομή και εσωτερική γωνία που προσεγγίζει με ακρίβεια τις 90° (ακτίνα απότομης γωνίας R≤0,5mm), που διαφέρει από τους παραδοσιακούς στρογγυλεμένους τετράγωνους σωλήνες (R≥1,0mm). Η επεξεργασία του γίνεται μέσω ψυχρής κάμψης, θερμής έλασης ή εξώθησης με χρήση ανθρακούχου χάλυβα ή ανοξείδωτου χάλυβα. Με σταθερή δομή και κανονική εμφάνιση, είναι απόλυτα κατάλληλο για έργα B2B που απαιτούν υψηλή ακρίβεια συναρμολόγησης και μηχανικές ιδιότητες. Εξερευνήστε την πλήρη γκάμα μαςατσάλι ειδικού σχήματοςγια προσαρμοσμένες απαιτήσεις.
Βασικά πλεονεκτήματα & επαληθευμένες περιπτώσεις
Ακρίβεια επιπέδου χιλιοστών
Μέσω της προηγμένης τεχνολογίας ψυχρής διαμόρφωσης, η εσωτερική ακτίνα γωνίας συμπιέζεται σε ≤0,3 mm και το διάκενο ματίσματος εξαρτημάτων ελέγχεται σε ≤0,1 mm. Αυτή η ακρίβεια μειώνει άμεσα τα βήματα της επιτόπιας κατεργασίας και αυξάνει την απόδοση της συναρμολόγησης κατά 30% έως 50%.
Ανώτερη Δομική Απόδοση
Σε σύγκριση με τους παραδοσιακούς στρογγυλούς τετράγωνους σωλήνες, η αντοχή στρέψης και κάμψης του αιχμηρού γωνιακού τετράγωνου σωλήνα αυξάνεται κατά 15% έως 20%. Η κοίλη δομή επιτυγχάνει αποτέλεσμα μείωσης βάρους από 12% έως 30%, βελτιστοποιώντας το κόστος υλικού γιαμεταλλικές κατασκευές.

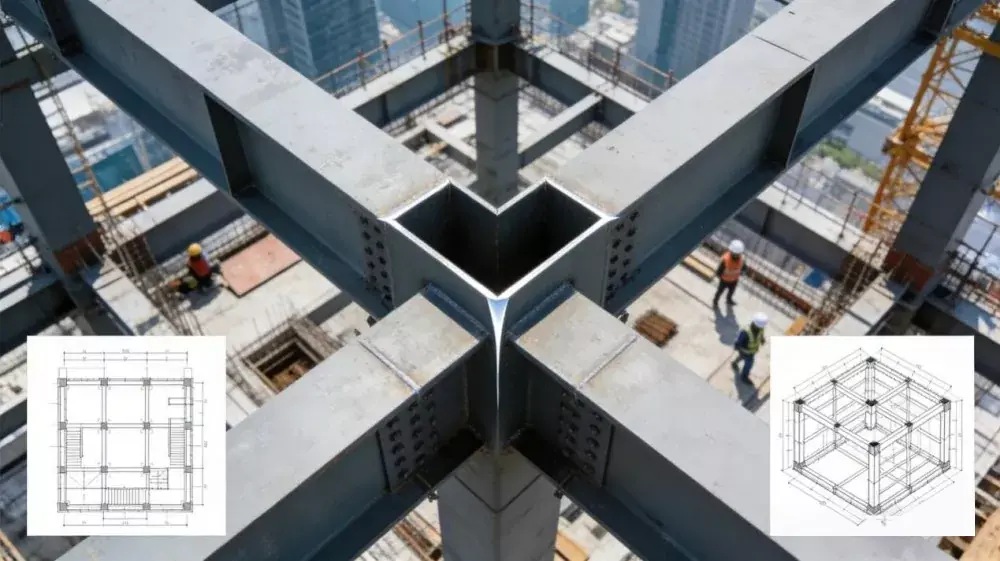

Υπόθεση έργου: Υπερ-πύργος 500 μέτρων στο Shenzhen
Ως φέρον πλαίσιο χρησιμοποιήθηκε πυρίμαχος τετράγωνος σωλήνας Q345FR. Μέσω της τεχνολογίας απρόσκοπτης συναρμολόγησης, επιτεύχθηκε ποσοστό διατήρησης αντοχής διαρροής 70% στους 600°C, ικανοποιώντας το όριο πυραντίστασης 3 ωρών με πυρίμαχη επίστρωση. Αυτό μείωσε την κατανάλωση πυρίμαχων σανίδων κατά 30% και μείωσε την περίοδο κατασκευής κατά δύο μήνες σε σύγκριση με τα παραδοσιακά σχέδια.
Τεχνικές Προδιαγραφές
Οι παρακάτω παράμετροι χρησιμεύουν ως αναφορά. Προσαρμοσμένα μεγέθη και βαθμοί είναι διαθέσιμα μετά από έλεγχο μηχανικής.
| Κατηγορία προδιαγραφών | Είδος | Παράμετροι Αναφοράς | Σημειώσεις Εφαρμογής |
|---|---|---|---|
| Μέγεθος Ενότητας | Εύρος μήκους πλευράς (τετράγωνο) | 10 mm × 10 mm έως 200 mm × 200 mm | Μικρά μεγέθη για έπιπλα/εξοπλισμό ακριβείας. μεγάλα μεγέθη για κουρτινότοιχους/γέφυρες. |

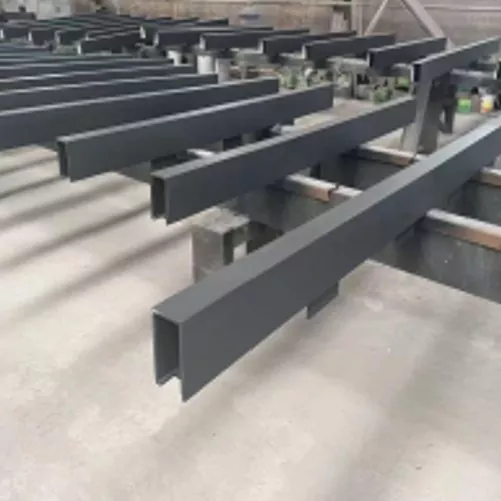

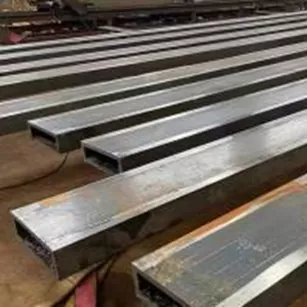

| Εύρος μήκους πλευρών (ορθογώνιο) | 10 mm × 20 mm έως 150 mm × 300 mm | Το ορθογώνιο τμήμα εστιάζει στη μονόδρομη αντίσταση κάμψης, για δοκούς ραφιών. | |
| Ακτίνα εσωτερικής γωνίας (R) | Συμβατικό ≤0,5mm; υψηλής ακρίβειας ≤0,3 mm | Πληροί αυστηρές απαιτήσεις συναρμολόγησης ακριβείας. | |
| Ανοχή μεγέθους | Κανονικό ±0,5mm; ακρίβεια ±0,1mm | Για εξοπλισμό αυτοματισμού και υπερυψηλές κουρτίνες. | |
| Πάχος Τοίχου | Συμβατικό πάχος | 0,8mm έως 12mm | Λεπτό τοίχωμα για ελαφριές κατασκευές, παχύ τοίχωμα για φέρουσα. |
| Προσαρμοσμένο πάχος | Ελάχιστο 0,3 mm, μέγιστο 15 mm | Εξαιρετικά λεπτό για επένδυση, εξαιρετικά παχύ για ενισχυτικά γεφυρών. | |
| Ανοχή πάχους | ≤2mm: ±0,05~0,1mm; 2~6mm: ±0,1~0,2mm; >6mm: ±0,2~0,3mm | Εξασφαλίζει σταθερότητα κατανομής δομικών τάσεων. | |
| Υλικές Ιδιότητες | Σειρά ανθρακούχου χάλυβα | Q235B, Q345B, Q690 χάλυβας υψηλής αντοχής | Αντοχή διαρροής Q690 ≥690MPa, κατάλληλο για βαρύ φορτίο και μείωση βάρους. |
| Ειδική σειρά χάλυβα | Πυρίμαχο ατσάλι Q345FR | Αντοχή διαρροής 70% στους 600°C, αντοχή στη φωτιά 3 ώρες. | |
| Σειρά κράματος | 304/316 ανοξείδωτο ατσάλι, κράμα αλουμινίου 6061 | Ανοξείδωτο για αντοχή στη διάβρωση, αλουμίνιο για ελαφριές εξωτερικές χρήσεις. | |
| Τεχνολογικές Παράμετροι | Διαδικασία διαμόρφωσης | Ψυχρή διαμόρφωση + τοπική θερμική επεξεργασία | Μειώνει τη συγκέντρωση του στρες και βελτιώνει τη σταθερότητα. |
| Τεχνολογία συγκόλλησης | Υβριδική συγκόλληση τόξου λέιζερ | Πλάτος συγκόλλησης 2mm, παραμόρφωση μειωμένη κατά 70%, διάρκεια κόπωσης >2 εκατομμύρια κύκλοι. | |
| Επιφανειακή επεξεργασία | Γαλβανισμός εν θερμώ, ψεκασμός με φθοράνθρακα, ανοδίωση | Ψευδάργυρος για τη διάβρωση, φθοράνθρακας για τις καιρικές συνθήκες, ανοδίωση για αλουμίνιο. | |
| Μηχανικές Ιδιότητες | Αντοχή κάμψης | 15%~20% υψηλότερο από το στρογγυλό τετράγωνο σωλήνα της ίδιας προδιαγραφής | Πιο ομοιόμορφη κατανομή τάσεων. |
| αναλογία απώλειας βάρους | 12%~30% | Προσαρμόζεται σε ελαφριές απαιτήσεις όπως υπερυψηλές οροφές και γέφυρες. | |
| Αντοχή στις καιρικές συνθήκες | Επικάλυψη ψευδαργύρου ≥80μm; Αντοχή σε ψεκασμό αλατιού φθοράνθρακα ≥1000h | Προσαρμόζεται σε σενάρια μακροχρόνιας χρήσης σε εξωτερικούς χώρους. |
Προσαρμογή & Σενάρια Εφαρμογών

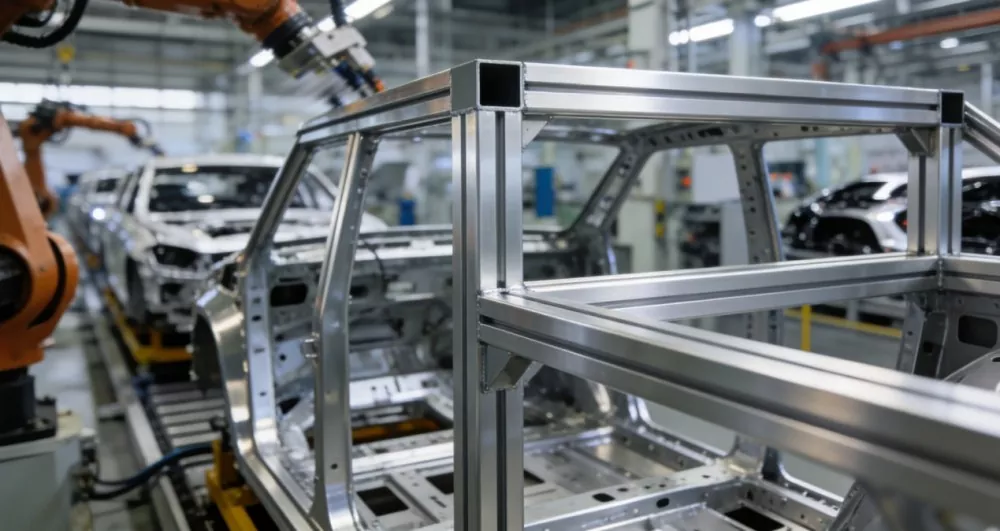

Οι δυνατότητες προσαρμογής διευρύνουν τα όρια της εφαρμογής. Από χάλυβα υψηλής αντοχής έως κράμα αλουμινίου και από συγκόλληση με λέιζερ έως ψεκασμό με φθοράνθρακα, οι εύκαμπτοι συνδυασμοί καλύπτουν διαφορετικές ανάγκες B2B. Για παράδειγμα, ο τετράγωνος σωλήνας από κράμα αλουμινίου 6061 χρησιμοποιείται για τη βάση ρομπότ συγκόλλησης αυτοκινήτων, επιτυγχάνοντας ακριβή εγκατάσταση σιδηροτροχιάς οδήγησης μέσω ελέγχου σφαλμάτων γωνίας ±0,1°.

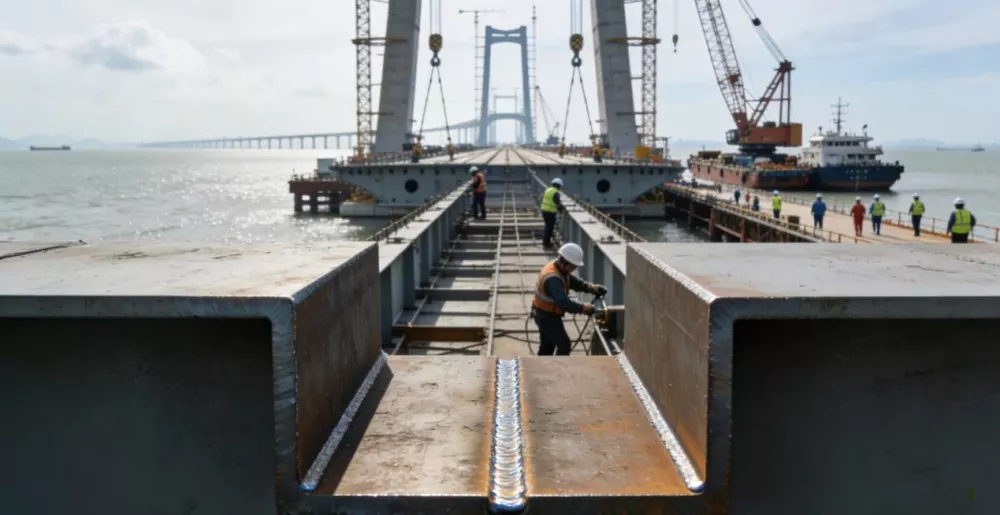

Μετά τη χρήση τετράγωνου σωλήνα υψηλής αντοχής Q690 στην ακαμψία μιας δοκού από χαλύβδινο κουτί με βαθύ μεσαίο κανάλι, το βάρος ενός μόνο στρώματος μειώνεται κατά 1200 τόνους. Η διάρκεια κόπωσης της διαδικασίας υβριδικής συγκόλλησης τόξου λέιζερ υπερβαίνει τα 2 εκατομμύρια κύκλους, 50% υψηλότερη από τις παραδοσιακές μεθόδους. Αυτό το υλικό αποδεικνύει συνεχώς την τεχνική του αξία σε πολυώροφα κτίρια, μηχανική γεφυρών και μηχανήματα ακριβείας.
Γιατί να επιλέξετε τη βιομηχανία Shunchen;
Η Shunchen Industry έχει σημαντικά πλεονεκτήματα στον τομέα των τετράγωνων σωλήνων ορθής γωνίας, με απόδοση πυρήνα και ακρίβεια επεξεργασίας ανώτερη από τα συμβατικά βιομηχανικά πρότυπα. Η ακτίνα εσωτερικής γωνίας είναι ≤0,3 mm και η ανοχή μεγέθους ελέγχεται εντός ±0,1 mm.
Προσφέρουμε πλούσιες επιλογές υλικών, συμπεριλαμβανομένων του χάλυβα υψηλής αντοχής Q690 και του πυρίμαχου χάλυβα Q345FR. Σε σύγκριση με τα συνηθισμένα προϊόντα, η αντοχή σε κάμψη αυξάνεται κατά 15%-20% ενώ επιτυγχάνεται μείωση βάρους 12%-30%. Υποστηρίζουμεπροσαρμογή πλήρους προδιαγραφώνβασίζεται σε έναν ψηφιακό ευέλικτο τρόπο παραγωγής. Εξασφαλίστε ταχεία παράδοση, αυστηρό έλεγχο ποιότητας και πλήρη τεκμηρίωση επιθεώρησης για εσάςμαζικές παραγγελίες. Λειτουργούμε ως αάμεσος προμηθευτής στο εργοστάσιονα εγγυηθεί το καλύτεροΠαράθεση B2B.
Συχνές Ερωτήσεις
1. Τι διακρίνει έναν τετράγωνο σωλήνα ορθής γωνίας από έναν τυπικό τετράγωνο σωλήνα;
Ένας τετράγωνος σωλήνας ορθής γωνίας διαθέτει εσωτερική ακτίνα γωνίας (R) ≤0,5mm και έως ≤0,3mm για μοντέλα υψηλής ακρίβειας. Αυτό είναι σημαντικά πιο ευκρινές από τους παραδοσιακούς τετράγωνους σωλήνες, οι οποίοι συνήθως έχουν στρογγυλεμένη γωνιακή ακτίνα R≥1,0mm. Αυτή η πιο αιχμηρή γωνία επιτρέπει την απρόσκοπτη, χωρίς κενά μάτισμα (κενά ≤0,1 mm), καθιστώντας την ιδανική για αρχιτεκτονικές και μηχανικές εφαρμογές υψηλής ακρίβειας.
2. Ποια υλικά και ποιες ποιότητες χάλυβα είναι διαθέσιμα για μαζικές παραγγελίες;
Παρέχουμε σειρές ανθρακούχου χάλυβα (Q235B, Q345B, Q690 υψηλής αντοχής), ειδικό πυρίμαχο χάλυβα (Q345FR), ανοξείδωτο χάλυβα (304/316) και κράμα αλουμινίου (6061). Το Q690 συνιστάται ιδιαίτερα για σενάρια βαρέος φορτίου που απαιτούν μείωση βάρους, ενώ ο ανοξείδωτος χάλυβας 304/316 είναι ιδανικός για διαβρωτικά περιβάλλοντα.
3. Πώς ωφελεί το προϊόν η υβριδική συγκόλληση τόξου λέιζερ;
Οι τετράγωνοι σωλήνες ορθής γωνίας μας χρησιμοποιούν προηγμένη υβριδική συγκόλληση τόξου λέιζερ. Αυτή η τεχνολογία περιορίζει το πλάτος της συγκόλλησης σε περίπου 2 mm, μειώνει την παραμόρφωση συγκόλλησης κατά 70% και αυξάνει τη διάρκεια κόπωσης σε πάνω από 2 εκατομμύρια κύκλους. Αυτό εξασφαλίζει ανώτερη δομική ακεραιότητα, ειδικά σε περιβάλλοντα δυναμικού φορτίου όπως η μηχανική γεφυρών.
4. Μπορείτε να παρέχετε προσαρμοσμένες θεραπείες επιφάνειας;
Ναί. Προσφέρουμε γαλβανισμό εν θερμώ (για εξαιρετική αντιδιαβρωτική απόδοση), ψεκασμό με φθοράνθρακα (για αντοχή στην υπεριώδη ακτινοβολία και στις καιρικές συνθήκες) και ανοδίωση (ειδικά για μοντέλα από κράμα αλουμινίου). Η επιλογή εξαρτάται από τις συνθήκες εξωτερικής έκθεσης και τις αισθητικές απαιτήσεις σας.
5. Ποιος είναι ο χρόνος παράδοσης για παραγγελίες μεγάλων έργων;
Οι χρόνοι παράδοσης εξαρτώνται από τη συνολική χωρητικότητα, την ποιότητα υλικού και τις ειδικές απαιτήσεις επεξεργασίας. Για τυπικά μεγέθη, συνήθως κυμαίνεται από 15 έως 25 ημέρες. Χρησιμοποιούμε έναν ψηφιακό ευέλικτο τρόπο παραγωγής για να εξασφαλίσουμε ταχεία παράδοση και αυστηρό έλεγχο ποιότητας, τηρώντας τα αυστηρά χρονοδιαγράμματα μεγάλων κατασκευαστικών έργων.
Ζητήστε προσφορά για τετράγωνο σωλήνα ορθής γωνίας
Επικοινωνήστε με την Shunchen Industry με τις απαιτούμενες διαστάσεις, την ποιότητα υλικού (π.χ. Q345B, Q690), το πάχος του τοίχου και την επεξεργασία της επιφάνειας. Η ομάδα μηχανικών μας θα εξετάσει το έργο σας και θα παράσχει μια ανταγωνιστική προσφορά απευθείας από το εργοστάσιο.
