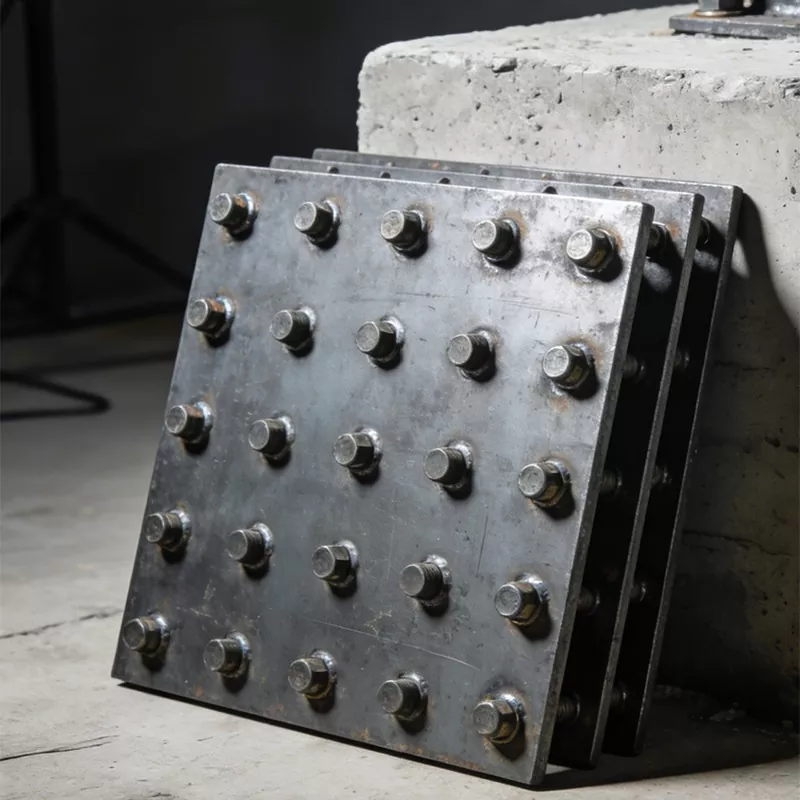

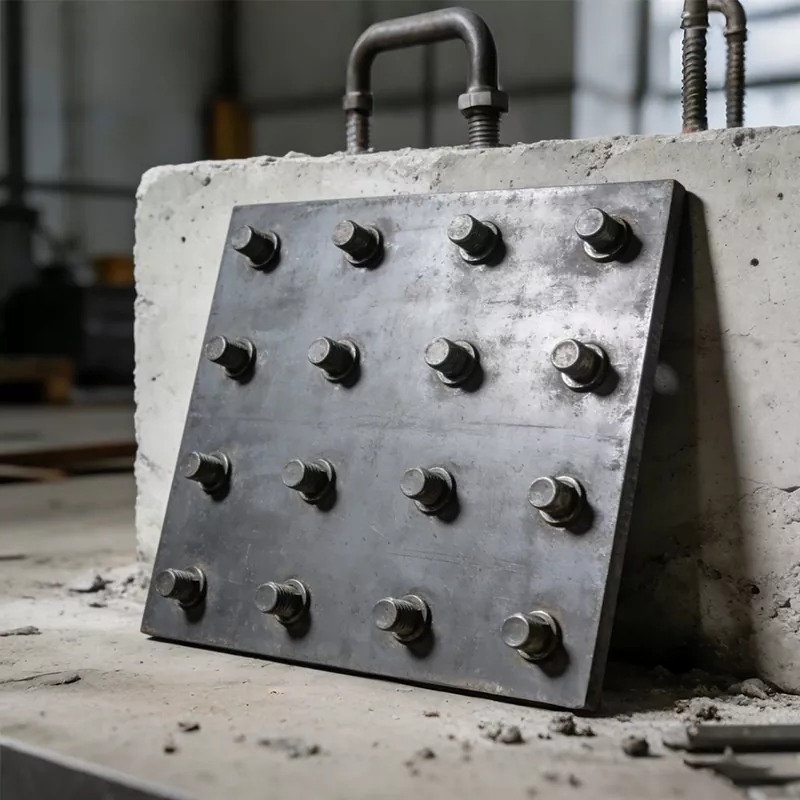

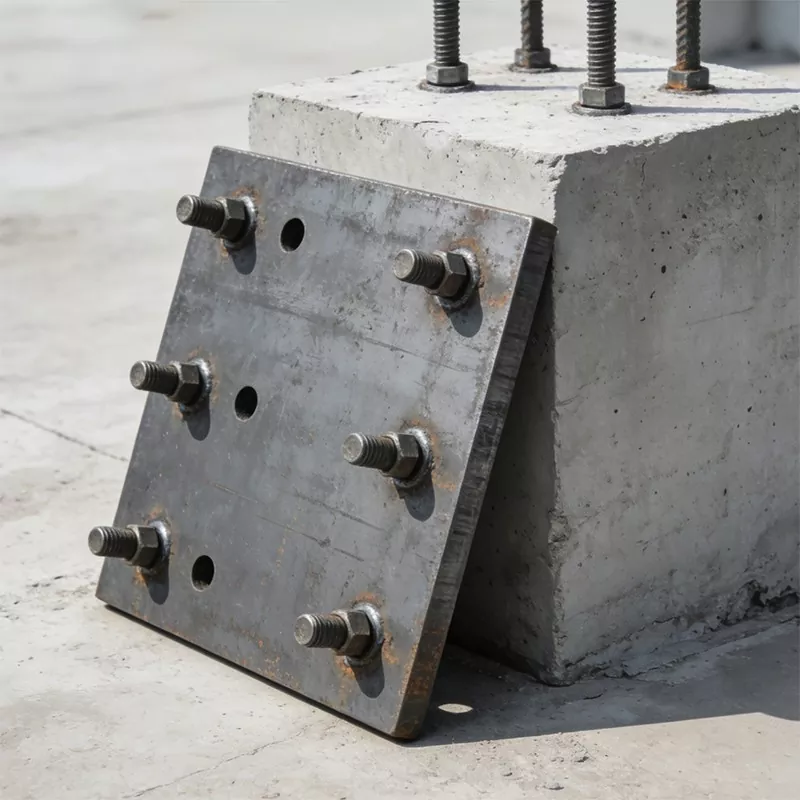

Σχεδιασμένο για τοίχους κουρτινών, βάσεις βαρέως εξοπλισμού και κρίσιμες υποδομές. Κατασκευασμένο με κοπή CNC και προηγμένες αντιδιαβρωτικές τεχνολογίες.
Η βασική λειτουργία μιας ενσωματωμένης χαλύβδινης πλάκας εστιάζει σε τρεις βασικές περιοχές τοποθέτησης, που χρησιμεύουν ως ο κρίσιμος φορέας για τη σύνδεση της κύριας δομής του κτιρίου με τις βοηθητικές κατασκευές:
Διανομέας μετάδοσης φορτίου
Αναλαμβάνει το νεκρό βάρος, το φορτίο ανέμου και το φορτίο δόνησης των βοηθητικών εξαρτημάτων όπως οι τοίχοι κουρτινών. Μεταδίδει ομοιόμορφα τα κατανεμημένα φορτία στην κύρια κατασκευή από σκυρόδεμα για την αποφυγή ζημιών από τοπική συγκέντρωση τάσεων.
Αναφορά εγκατάστασης
Βασίζεται στην ακριβή τοποθέτηση κατά το στάδιο προ-ενσωμάτωσης για να παρέχει μια σταθερή αναφορά για τα επόμενα στηρίγματα. Εξασφαλίζει την τακτική διευθέτηση και ακρίβεια εγκατάστασης, μειώνοντας σημαντικά την επιτόπια δευτερεύουσα επεξεργασία.
Εγγύηση Διαρθρωτικής Σταθερότητας
Σχηματίζει μια συμπαγή ολοκληρωμένη κατασκευή με έκχυση σκυροδέματος, ενισχύοντας τη σταθερότητα σύνδεσης μεταξύ των εξωτερικών εξαρτημάτων και της κύριας κατασκευής. Βελτιώνει τις αντιανατρεπτικές και αντικραδασμικές ικανότητες.
Τεχνικές Προδιαγραφές
| Κατηγορία προδιαγραφών | Τεχνικές Παράμετροι | Αναλυτικοί δείκτες | Προδιαγραφές προσαρμογής |
|---|---|---|---|
| Μέγεθος βάσης | Κανονική Προδιαγραφή | Μήκος/πλάτος: 200×200mm~600×600mm; πάχος: 8mm~20mm | 200×200×8mm για ελαφρύ γυάλινο διαχωριστικό. 600×600×20mm για βαρύ τοίχο κουρτινών |
| Προσαρμοσμένο μέγεθος | Οποιοδήποτε μήκος και πλάτος (μέγιστο ≤1000×1000mm), πάχος (ελάχ. ≥5mm) | Προσαρμόζεται στις εξατομικευμένες απαιτήσεις των τοίχων κουρτινών ειδικού σχήματος | |
| Ανοχή μεγέθους | Ανοχή μεγέθους περιγράμματος | ±0,5 mm (συμβατικό), ±0,2 mm (βαθμός ακριβείας) | Το επίπεδο ακριβείας προσαρμόζεται σε ψηλούς τοίχους κουρτινών που απαιτούν εξαιρετικά υψηλή ακρίβεια |
| Ακρίβεια θέσης οπής | Ανοχή απόστασης κέντρου οπών ≤±0,2 mm, διάμετρος οπής ±0,1 mm | Εξασφαλίζει ακριβή άρθρωση πισινών με μπουλόνια στήριξης τοίχου | |
| Υλικές Ιδιότητες | Mainstream Υλικό | Ανθρακούχο χάλυβα: Q235B, Q345B; Ανοξείδωτος χάλυβας: 304, 316 | Q345B για βαριά φορτία. 316 από ανοξείδωτο χάλυβα για παράκτια ομίχλη υψηλής αλατότητας |
| Μηχανική Ιδιότητα | Δύναμη πυρήνα | Αντοχή κάμψης: Q235B ≥ 235MPa, Q345B ≥ 345MPa; Αντοχή διάτμησης ≥ 120MPa | Εξασφαλίζει δομική σταθερότητα κατά τη μεταφορά φορτίου |
| Επεξεργασία Επιφανειών | Αντιδιαβρωτική διαδικασία | Γαλβανισμός εν θερμώ (≥80μm), ψεκασμός με φθοράνθρακα (≥40μm), γυάλισμα καθρέφτη | Γαλβανισμένο εν θερμώ για αντοχή στη διάβρωση εξωτερικού χώρου. βερνίκι καθρέφτη για διακόσμηση εσωτερικών χώρων |
| Τεχνολογική Απαίτηση. | Διαδικασία Διαμόρφωσης | Κοπή πλάσματος CNC, σφράγιση ακριβείας. ύψος συγκόλλησης ≥8mm, χωρίς πόρους/ρωγμές | Εξασφαλίζει επιπεδότητα πλάκας (≤1mm/m), βελτιώνοντας την πρόσφυση με το σκυρόδεμα |
Βασικά σημεία πώλησης: Υψηλή ακρίβεια, αντοχή και προσαρμοστικότητα
Αυτή η ενσωματωμένη πλάκα από χάλυβα ελέγχει αυστηρά την ανοχή μεγέθους εντός ±0,5 mm και την ακρίβεια της οπής του μπουλονιού στα ≤±0,2 mm. Συνδέεται με ακρίβεια μεστηρίγματα τοίχου για κουρτίνακαι άλλα εξαρτήματα. Χρησιμοποιώντας υλικά υψηλής ποιότητας όπως το Q345B και το ανοξείδωτο ατσάλι 304/316, η αντοχή κάμψης φτάνει τα ≥345MPa. Η επιφάνεια υφίσταται επαγγελματικές επεξεργασίες όπως γαλβανισμός εν θερμώ, με αντοχή σε ψεκασμό αλατιού ≥1000h. Υποστηρίζουμε την πλήρη προσαρμογή για το μέγεθος, τη διάταξη των οπών και την επεξεργασία επιφάνειας για την κάλυψη των αυστηρών απαιτήσεων του έργου B2B.
Σενάρια Εφαρμογών & Επαληθευμένες Υποθέσεις

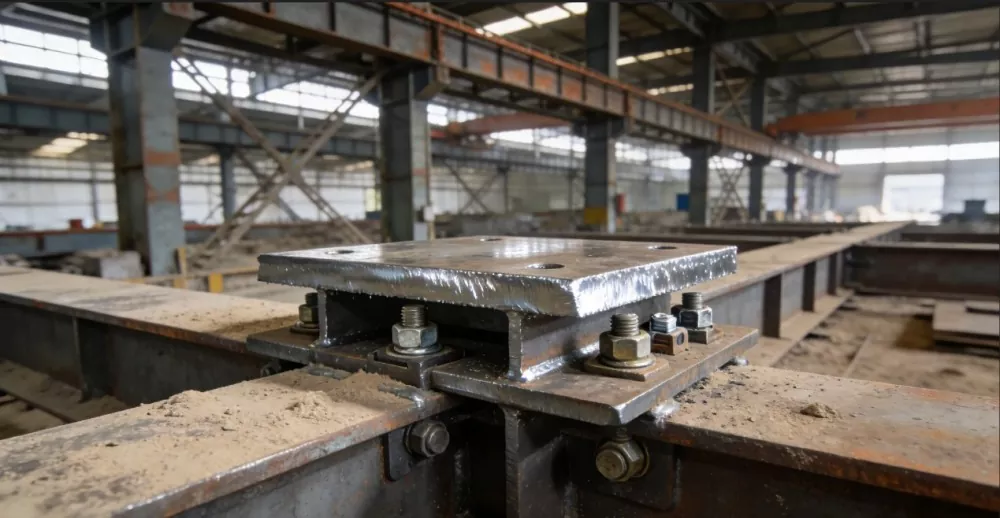

Το έργο χρησιμοποίησε πυκνωμένες ενσωματωμένες χαλύβδινες πλάκες για να αντέχει σταθερά το φορτίο μιας δοκού γερανού 50 τόνων. Τα υλικά και οι επιφανειακές επεξεργασίες προσαρμόστηκαν για να προσαρμόζονται στο περιβάλλον υψηλής σκόνης και υψηλής υγρασίας των εγκαταστάσεων της βαριάς βιομηχανίας, διασφαλίζοντας μακροπρόθεσμη ασφάλεια λειτουργίας.

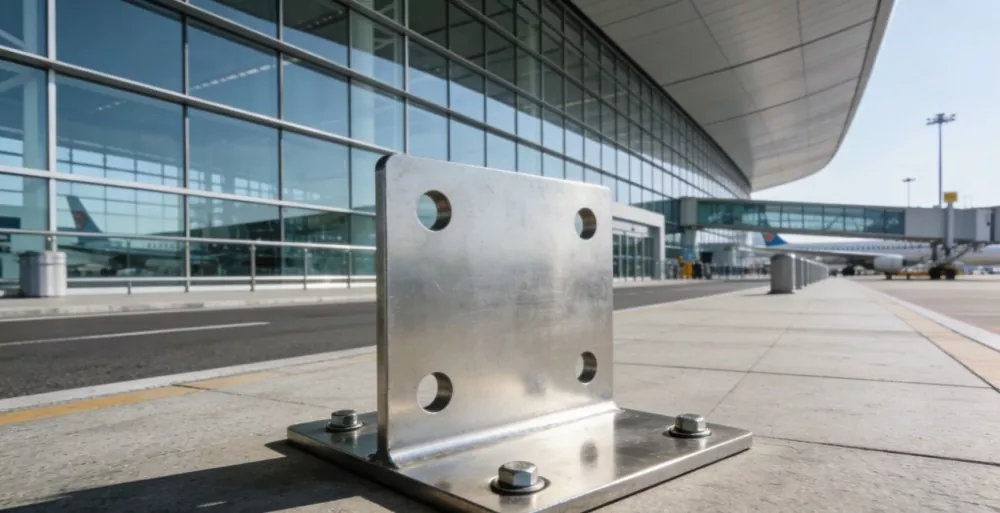

Χρησιμοποιήθηκαν 304 ενσωματωμένες πλάκες από ανοξείδωτο χάλυβα για τη σύνδεση του υαλοπετάσματος με τη χαλύβδινη κατασκευή. Αυτό εξασφάλισε την επιπεδότητα του υαλοπετάσματος και παρείχε εξαιρετική αντοχή στις καιρικές συνθήκες, πληρώντας τα αυστηρά πρότυπα ποιότητας μιας μεγάληςέργο συγκοινωνιακού κόμβου.

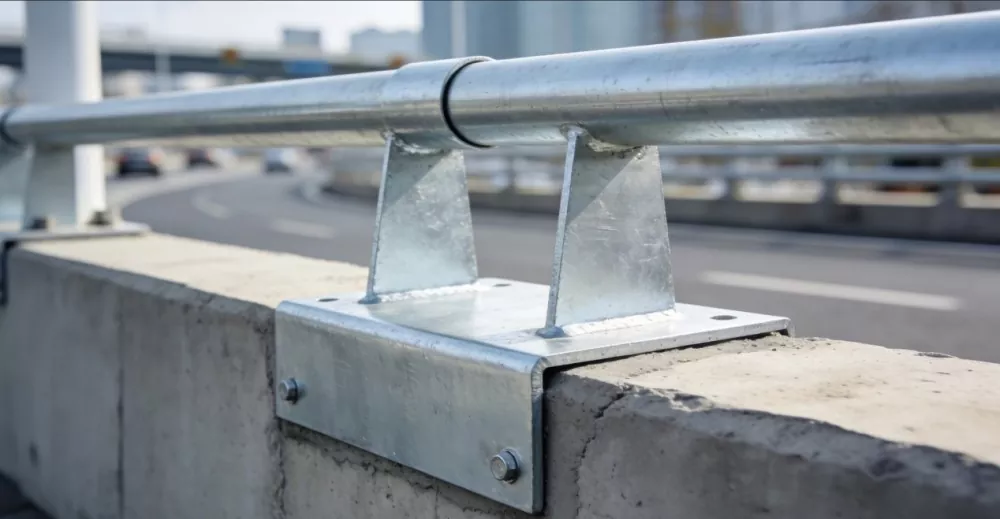

Ενσωματωμένες πλάκες γαλβανισμένης εν θερμώ χρησιμοποιήθηκαν για προστατευτικά κιγκλιδώματα υπέρβασης, βελτιώνοντας την απόδοση μετάδοσης φορτίου. Οι πλάκες δεν εμφάνισαν εμφανή διάβρωση στο βροχερό περιβάλλον, μειώνοντας σημαντικά την περίοδο κατασκευής και διασφαλίζοντας την ανθεκτικότητα των δημοτικών υποδομών.
Τα βιομηχανικά μας πλεονεκτήματα
Η Tianjin Shunchen Industrial Co., Ltd., που ιδρύθηκε το 2014, έχει την έδρα της στη Βιομηχανική Ζώνη Daqiuzhuang. Ως μια ολοκληρωμένη επιχείρηση βιομηχανικής αλυσίδας, ενσωματώνουμε τη βαθιά επεξεργασία χάλυβα, τον γαλβανισμό εν θερμώ, την αποθήκευση και το εμπόριο εισαγωγών/εξαγωγών.
Με ετήσια παραγωγική ικανότητα που υπερβαίνει τους 450.000 τόνους και αξία παραγωγής σχεδόν 2 δισεκατομμυρίων γιουάν, διαθέτουμε σημαντικά πλεονεκτήματα στον τομέα των ενσωματωμένων πλακών χάλυβα. Βασιζόμενη στην πλήρη ενοποίηση της αλυσίδας του κλάδου, η βάση μας προσφέρει επαρκή παραγωγική ικανότητα, έτοιμο απόθεμα, γρήγορη απόκριση εφοδιασμού και ελεγχόμενο κόστος. Ως αάμεσος προμηθευτής στο εργοστάσιο, παρέχουμε ανταγωνιστικές τιμές γιαμαζικές παραγγελίεςκαι εξατομικευμένες λύσεις. Ελέγξτε μαςΠιστοποίηση ISO 9001για διασφάλιση ποιότητας.
Συχνές Ερωτήσεις
Ποιος είναι ο τυπικός χρόνος παράδοσης για μαζικές παραγγελίες ενσωματωμένων χαλύβδινων πλακών;
Για τυπικές προδιαγραφές σε απόθεμα, ο χρόνος παράδοσης είναι συνήθως 7-15 ημέρες. Για προσαρμοσμένα μεγέθη, συγκεκριμένα υλικά (όπως ανοξείδωτος χάλυβας 316) ή ειδικές αντιδιαβρωτικές επεξεργασίες, ο κύκλος παραγωγής είναι συνήθως 20-30 ημέρες, ανάλογα με την ποσότητα παραγγελίας. Θα παρέχουμε ένα ακριβές χρονοδιάγραμμα παράδοσης κατά την επιβεβαίωση της παραγγελίας.
Μπορείτε να κατασκευάσετε πλάκες με βάση προσαρμοσμένα σχέδια;
Ναι, απολύτως. Υποστηρίζουμε τις υπηρεσίες OEM και ODM. Μπορείτε να παρέχετε σχέδια CAD (DWG, DXF, STEP) ή φυσικά δείγματα. Η τεχνολογία κοπής και διάτρησης με λέιζερ CNC διασφαλίζει ότι οι προσαρμοσμένες διατάξεις οπών και τα μεγέθη των πλακών σας ικανοποιούνται με ανοχή ακρίβειας ≤±0,2 mm.
Πώς διασφαλίζετε την ποιότητα συγκόλλησης για εφαρμογές βαρέως φορτίου;
Χρησιμοποιούμε προηγμένες αυτοματοποιημένες διαδικασίες συγκόλλησης με ύψος συγκόλλησης ≥8mm και διασφαλίζουμε ότι δεν υπάρχουν πόροι ή ρωγμές. Κάθε παρτίδα υποβάλλεται σε αυστηρό μη καταστρεπτικό έλεγχο (NDT) και ανίχνευση ελαττωμάτων. Το ποσοστό πιστοποίησης της συγκόλλησης είναι σταθερά υψηλό έως και 99,9%, ικανοποιώντας αποτελεσματικά το βαρύ φορτίο και τις ειδικές απαιτήσεις των βιομηχανικών εγκαταστάσεων.
Ποιες επιφανειακές επεξεργασίες συνιστώνται για υπαίθρια και παράκτια έργα;
Για γενική χρήση σε εξωτερικούς χώρους, προτείνουμε γαλβανισμό εν θερμώ (πάχος επίστρωσης ψευδαργύρου ≥80μm) που παρέχει εξαιρετική αντιδιαβρωτική απόδοση. Για παράκτια περιβάλλοντα με υψηλή ομίχλη αλατιού, συνιστούμε ανεπιφύλακτα τη χρήση υλικού από ανοξείδωτο χάλυβα 316 σε συνδυασμό με βαριά επίστρωση ψευδαργύρου ή εξειδικευμένο ψεκασμό με φθοράνθρακα για να διασφαλιστεί η μέγιστη ανθεκτικότητα.
Μπορείτε να παρέχετε πιστοποιητικά υλικού και αναφορές δοκιμών;
Ναί. Παρέχουμε ολοκληρωμένη τεκμηρίωση ποιότητας με κάθε αποστολή, συμπεριλαμβανομένων των πιστοποιητικών δοκιμής μύλου (MTC), των αναφορών δοκιμών μηχανικών ιδιοτήτων (αντοχή σε κάμψη και διάτμηση) και εκθέσεις δοκιμών ψεκασμού αλατιού. Αυτό εξασφαλίζει ομαλό εκτελωνισμό και πληροί τις αυστηρές απαιτήσεις αποδοχής διεθνών κατασκευαστικών έργων.
Ζητήστε προσφορά για ενσωματωμένες χαλύβδινες πλάκες
Στείλτε μας τα σχέδιά σας, την απαιτούμενη ποιότητα υλικού, τις διαστάσεις της πλάκας και τις αντιδιαβρωτικές προδιαγραφές. Η ομάδα μηχανικών μας θα εξετάσει το έργο σας και θα παράσχει μια ανταγωνιστική προσφορά απευθείας από το εργοστάσιο.
