Σπειροειδής σωλήνας μεγάλης διαμέτρου

Οι σπειροειδείς σωλήνες μεγάλης διαμέτρου της Shunchen κατασκευάζονται σύμφωνα με τα εγχώρια και διεθνή πρότυπα όπως τα GB/T9711 και API 5L, με ολοκληρωμένη ποιοτική επιθεώρηση και τεχνική υποστήριξη για τη διασφάλιση σταθερής και αξιόπιστης απόδοσης.

Με τα χρόνια, η Shunchen έχει κερδίσει την εμπιστοσύνη πολλών πελατών μηχανικών μέσω της σταθερής ποιότητας προϊόντων, της ευέλικτης προσαρμογής προδιαγραφών και ενός αποτελεσματικού συστήματος logistics. Είτε ψάχνετε να προμηθευτείτε σπειροειδείς σωλήνες μεγάλης διαμέτρου, να ρωτήσετε για την τιμολόγηση των σπειροειδών συγκολλημένων σωλήνων ή να βρείτε έναν αξιόπιστο προμηθευτή ή κατασκευαστή τεχνικών σωλήνων από χάλυβα, η Shunchen παρέχει μια ενιαία υπηρεσία από την επιλογή προϊόντων και την προσαρμοσμένη παραγωγή έως την παράδοση, βοηθώντας τα έργα σας να λειτουργούν αποτελεσματικά, με ασφάλεια και αξιοπιστία.

Ορισμός προϊόντος

Ο σπειροειδής σωλήνας μεγάλης διαμέτρου (γνωστός και ως σπειροειδής συγκολλημένος σωλήνας μεγάλης οπής) είναι ένας τύπος χαλύβδινων σωλήνων σπειροειδούς ραφής που κατασκευάζεται από φύλλα χάλυβα υψηλής ποιότητας θερμής έλασης ως βασική πρώτη ύλη. Σχηματίζεται με ψυχρή εξώθηση σε θερμοκρασία δωματίου και στη συνέχεια συγκολλάται χρησιμοποιώντας μια αυτόματη διαδικασία συγκόλλησης με βυθισμένο τόξο διπλής όψης διπλού σύρματος. Το πρότυπο ορισμού πυρήνα είναι μια εξωτερική διάμετρος ≥ 711 mm (που αντιστοιχεί σε ονομαστική διάμετρο DN700 και άνω). Μπορεί να προσαρμοστεί σε εξωτερική διάμετρο έως και 3620 mm ή ακόμα μεγαλύτερες προδιαγραφές σύμφωνα με τις απαιτήσεις της μηχανικής. Είναι ένας σύνθετος τύπος προϊόντων χάλυβα που συνδυάζει φέρουσες και μεταφορικές ικανότητες. Η βασική του λειτουργία είναι να επιτυγχάνει μεταφορά μεγάλων αποστάσεων, υψηλής σταθερότητας μεγάλων όγκων υγρών (όπως νερό, πετρέλαιο, φυσικό αέριο, λύματα κ.λπ.), και μπορεί επίσης να χρησιμεύσει ως δομικό στοιχείο υποστήριξης για έργα μεγάλης κλίμακας, προσαρμοσμένο σε περίπλοκες συνθήκες εργασίας και σκληρά περιβάλλοντα. Με το μοναδικό σχεδιασμό σπειροειδούς δομής του, καλύπτει το κενό της βιομηχανίας στην αποτελεσματική παραγωγή και τη σταθερή εφαρμογή υλικών σωλήνων μεγάλης οπής και χρησιμοποιείται ευρέως σε διάφορες υποδομές και βιομηχανικά σενάρια.

Με απλά λόγια, ο σπειροειδής σωλήνας μεγάλης διαμέτρου είναι "η μεγάλη αρτηρία για μεταφορά σε έργα μεγάλης κλίμακας + το δομικό πλαίσιο στήριξης" - μπορεί να μεταφέρει αποτελεσματικά διάφορα μέσα, να καλύψει τη ζήτηση για μεταφορά μεγάλης ροής και να αντέξει υψηλή πίεση, βαρύ φορτίο και περίπλοκες γεωλογικές επιρροές. Είναι κατάλληλο για διάφορα σύνθετα κατασκευαστικά περιβάλλοντα όπως βουνά, ακτές και ερήμους. Είναι το βασικό υλικό σωλήνων που συνδέει την ενέργεια, την εξοικονόμηση νερού, τη δημοτική και την υποδομή.

Βασικά σημεία πώλησης

Ο σπειροειδής σωλήνας μεγάλης διαμέτρου έχει εξαιρετικά βασικά πλεονεκτήματα, όπως ασφάλεια, ευελιξία, οικονομία, ευκολία και συμμόρφωση: οι ραφές συγκόλλησης του είναι ομοιόμορφα κατανεμημένες κατά μήκος της σπειροειδούς γραμμής και η τάση είναι ομοιόμορφα διασκορπισμένη. Συνδυάζεται με υψηλής ποιότητας χαλύβδινα υποστρώματα όπως Q235B και X80, καθώς και αντιδιαβρωτικές επεξεργασίες όπως 3PE και FBE. Είναι ικανό να αντέξει την πίεση και την κατασκευή, έχει υψηλή ασφάλεια και μπορεί να αντέξει για πάνω από 30 χρόνια. Είναι κατάλληλο για σκληρές συνθήκες εργασίας όπως υψηλή πίεση, βαρύ φορτίο και ισχυρή διάβρωση. Οι προδιαγραφές είναι εκτεταμένες, που κυμαίνονται από 711 mm έως 3620 mm σε εξωτερική διάμετρο, 6 mm έως 60 mm σε πάχος τοιχώματος και 6 μέτρα έως 18 μέτρα σε μήκος ενός σωλήνα, το οποίο μπορεί να προσαρμοστεί με ευελιξία. Μπορεί να προσαρμοστεί σε συγκεκριμένα υλικά και διαδικασίες που βασίζονται σε μηχανολογικά μέσα, βαθμούς πίεσης και περιβάλλοντα κατασκευής, με εξαιρετικά ισχυρή προσαρμοστικότητα. Υιοθετεί τη συνεχή παραγωγή με έλαση και τεχνολογία αυτόματης συγκόλλησης με βυθισμένο τόξο, επιτυγχάνοντας υψηλή απόδοση παραγωγής. Σε σύγκριση με χαλύβδινους σωλήνες χωρίς συγκόλληση ίδιας διαμέτρου, η τιμή μειώνεται κατά 20%-30% και η εγκατάσταση είναι βολική, μειώνοντας σημαντικά το συνολικό κόστος του έργου. Το υλικό του σωλήνα έχει εξαιρετική σκληρότητα, επιτρέποντας την κρύα κάμψη για προσαρμογή σε πολύπλοκα εδάφη όπως βουνά και ακτές. Οι τυποποιημένες διεπαφές συγκόλλησης έχουν καλή απόδοση σφράγισης, υψηλή κατασκευαστική απόδοση και χαμηλή δυσκολία. Η όλη διαδικασία παραγωγής ακολουθεί εθνικά και διεθνή πρότυπα όπως τα GB/T9711 και API 5L. Από τις πρώτες ύλες έως τα τελικά προϊόντα, εφαρμόζεται πλήρης έλεγχος της διαδικασίας, πολλαπλές δοκιμές διασφαλίζουν τη συμμόρφωση με την ποιότητα και μπορούν να παρασχεθούν πλήρη πιστοποιητικά πιστοποίησης και εκθέσεις δοκιμών, καλύπτοντας πλήρως τις ανάγκες διαφόρων βασικών έργων.

Τεχνικές Προδιαγραφές

Ο πυρήνας ακολουθεί τα πρότυπα GB/T9711-2017 "Pipeline Transportation Steel Pipes for the Petroleum and Natural Gas Industry", GB/T 3091-2015 "Welded Steel Pipes for Low-Pressure Fluid Transmission", API 5L, SY/T50, SY/T50 προσαρμοσμένο όπως απαιτείται:

1. Προδιαγραφές μεγέθους πυρήνα

2. Προδιαγραφές Υλικού

3. Αξιολόγηση πίεσης

Ο υπολογισμός της πίεσης ακολουθεί το πρότυπο GB50251 και χρησιμοποιεί τον τύπο Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Μεταξύ αυτών:

P —— Πίεση σχεδιασμού

D —— Εξωτερική διάμετρος του σωλήνα

S —— Αντοχή διαρροής του υλικού

E —— Συντελεστής συγκόλλησης (για σπειροειδείς συγκολλημένους σωλήνες, είναι 0,9)

Πεδία και περιπτώσεις εφαρμογής

Οι σπειροειδείς σωλήνες μεγάλης διαμέτρου, με τα πλεονεκτήματα της αντοχής, των ευέλικτων προδιαγραφών και της υψηλής οικονομικής απόδοσης, εφαρμόζονται ευρέως σε πέντε βασικούς τομείς, όπως η μεταφορά ενέργειας, τα έργα εξοικονόμησης νερού, οι δημοτικές κατασκευές, τα έργα υποδομής και η βιομηχανική παραγωγή. Είναι κατάλληλα για διάφορα βασικά έργα και πολύπλοκα σενάρια. Ακολουθεί μια λεπτομερής εισαγωγή των πεδίων και των πραγματικών περιπτώσεων, συνοδευόμενη από επεξηγήσεις σεναρίων:

Βασικά πεδία εφαρμογής

1. Πεδίο μετάδοσης ενέργειας (Βασικό σενάριο εφαρμογής)

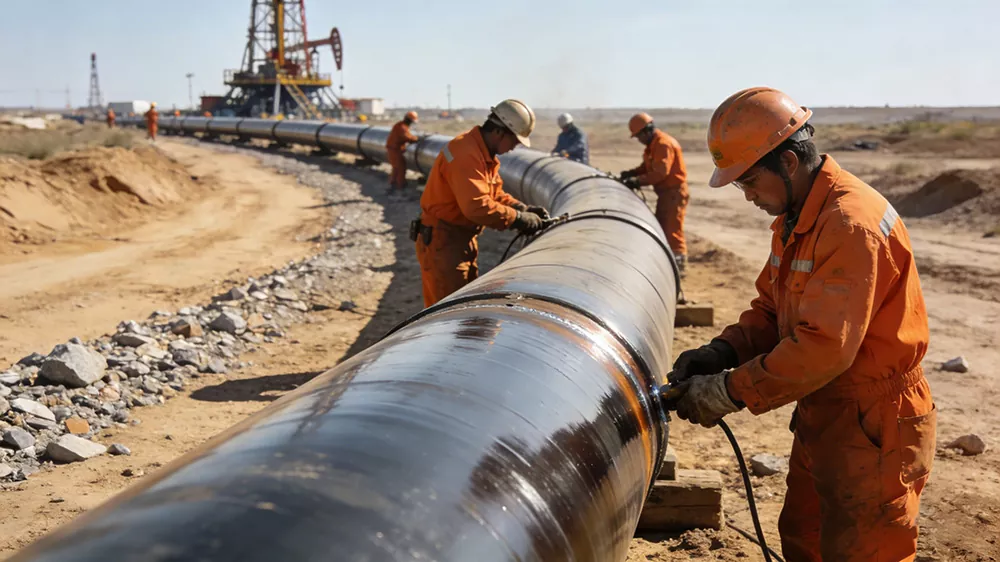

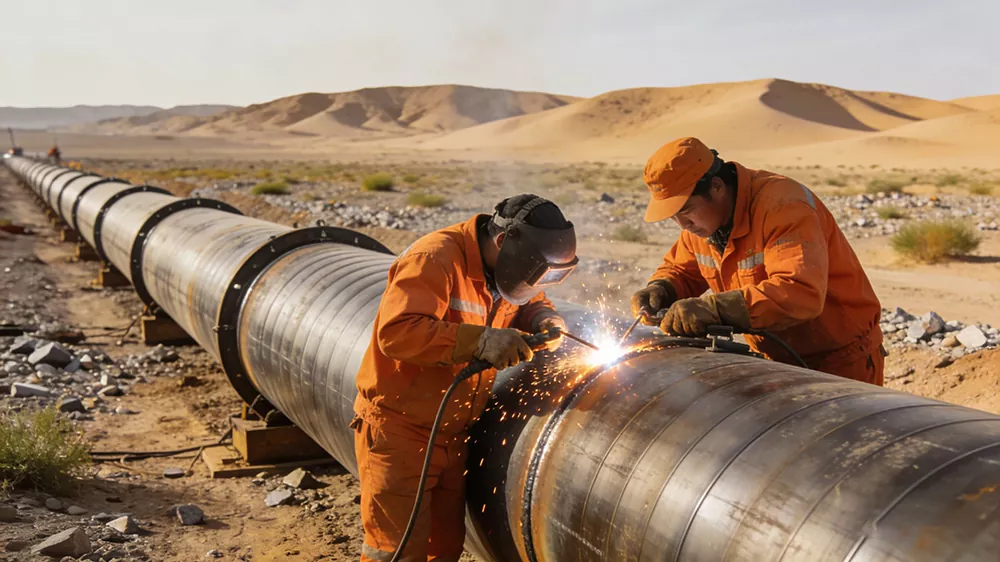

Συμβατά μέσα: Ακατέργαστο πετρέλαιο, φυσικό αέριο, διυλισμένο πετρέλαιο, μεθάνιο από κάρβουνο, ατμός, κ.λπ. Η βασική απαίτηση είναι μεταφορά υψηλής πίεσης, μεγάλων αποστάσεων και χωρίς διαρροές. Είναι κατάλληλο για πολύπλοκα εδάφη όπως ερήμους, οροπέδια και βουνά. Μπορεί να αντέξει τις ακραίες θερμοκρασιακές διαφορές και τις γεωλογικές επιπτώσεις των οικισμών. Είναι η «κύρια αρτηρία» μεταφοράς ενέργειας και χρησιμοποιείται ευρέως στην κατασκευή αγωγών μεγάλων αποστάσεων. Μπορεί να βελτιώσει αποτελεσματικά την αποδοτικότητα της μεταφοράς, να μειώσει την απώλεια ενέργειας, να μειώσει το συνολικό κόστος του έργου, να παρατείνει τη διάρκεια ζωής και να μειώσει τις επενδύσεις συντήρησης. Περιγραφή σκηνής: Στο εργοτάξιο ενός αγωγού φυσικού αερίου μεγάλων αποστάσεων στην έρημο Γκόμπι, σειρές από σπειροειδείς σωλήνες μεγάλης διαμέτρου είναι όμορφα διατεταγμένες και οι εργαζόμενοι εκτελούν εργασίες συγκόλλησης και σύνδεσης. Στο χώρο τοποθέτησης πετρελαίου από το πετρέλαιο του αγωγού, η επιφάνεια των υλικών του αγωγού υιοθετεί αντιδιαβρωτική τεχνολογία υψηλής τεχνολογίας, η οποία είναι κατάλληλη για το περίπλοκο διαβρωτικό περιβάλλον του κοιτάσματος πετρελαίου, διασφαλίζοντας ότι το λάδι μεταφέρεται χωρίς διαρροές.

2. Το πεδίο της μηχανικής εξοικονόμησης νερού

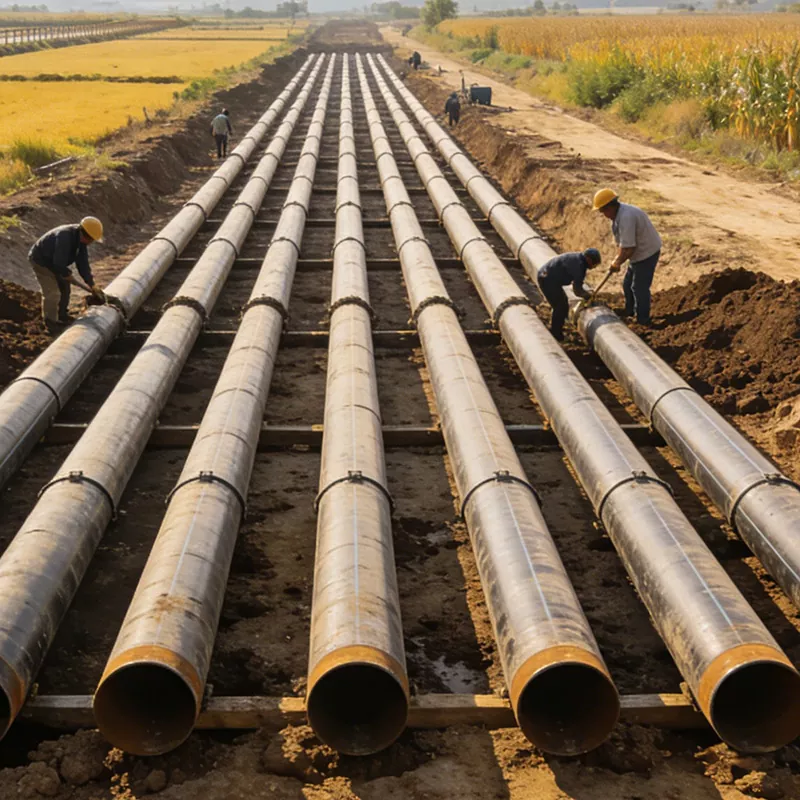

Ισχύοντα σενάρια: Έργα εκτροπής νερού μεγάλης κλίμακας, έργα μεταφοράς νερού, έργα αντιπλημμυρικού ελέγχου και αποστράγγισης, κεντρικοί αγωγοί για άρδευση γεωργικών εκτάσεων, έργα ύδρευσης για πόσιμο νερό, έργα ύδρευσης νησιών κ.λπ. Οι βασικές απαιτήσεις είναι η υψηλή ικανότητα ροής, η αντοχή στη διάβρωση και η αντοχή στην πίεση του νερού. Μπορούν να προσαρμοστούν σε πολύπλοκα περιβάλλοντα όπως κοίτες ποταμών, εδάφη που επηρεάζονται από αλάτι κ.λπ. Μπορούν να αντισταθούν αποτελεσματικά στη διάβρωση του νερού και στη γεωλογική καθίζηση, διασφαλίζοντας τη σταθερή μετάδοση των υδάτινων πόρων και εγγυώνται την ασφαλή λειτουργία των έργων εξοικονόμησης νερού. Παίζουν σημαντικό υποστηρικτικό ρόλο σε βασικά εθνικά έργα εξοικονόμησης νερού. Περιγραφή σκηνής: Στο εργοτάξιο του έργου Jinghai Water Diversion, χρησιμοποιούνται σπειροειδείς σωλήνες μεγάλης διαμέτρου για την τοποθέτηση του κύριου αγωγού. Οι σωλήνες περνούν μέσα από ποτάμια ή γεωργικές εκτάσεις και οι εργαζόμενοι εκτελούν επεξεργασία στεγανοποίησης διεπαφής. Στο εργοτάξιο του έργου ύδρευσης του νησιού, χρησιμοποιούνται σπειροειδείς σωλήνες μεγάλης διαμέτρου με αντιδιαβρωτική τεχνολογία 3PE για να αντιστέκονται στη διάβρωση του θαλασσινού νερού και να επιτυγχάνουν τη διασύνδεση των υδάτινων πόρων μεταξύ του νησιού και της ηπειρωτικής χώρας.

Χαρακτηριστική περίπτωση

Περίπτωση 1: Έργο γραμμής διακλάδωσης της Μεταφοράς Αερίου από Δύση προς Ανατολή (στον τομέα της μεταφοράς ενέργειας)

Απαιτήσεις έργου: Πρέπει να τοποθετηθεί ένας αγωγός φυσικού αερίου υψηλής πίεσης σε μεγάλες αποστάσεις, κατάλληλος για πολύπλοκα εδάφη όπως έρημοι και βουνά. Το υλικό του σωλήνα πρέπει να έχει βαθμό πίεσης ≥ 6,3 MPa, να είναι ανθεκτικό στη γεωλογική καθίζηση και τη διάβρωση και να μπορεί να παρέχεται γρήγορα σε παρτίδες για να διασφαλίζεται ότι ο αγωγός λειτουργεί χωρίς διαρροές για μεγάλο χρονικό διάστημα.

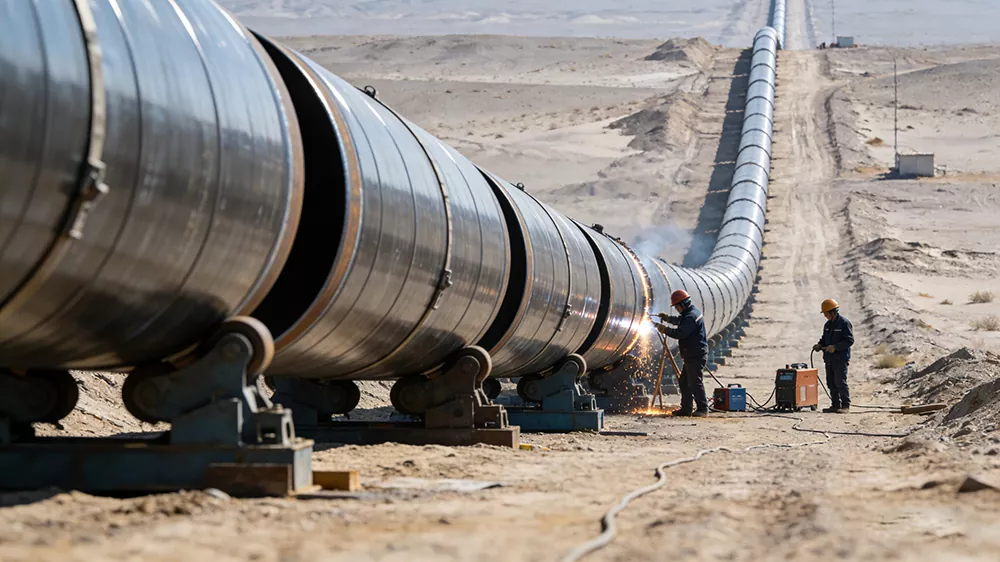

Εφαρμογή προϊόντος: Επιλέχθηκε σπειροειδής σωλήνας μεγάλης διαμέτρου χάλυβα X80, με εξωτερική διάμετρο 1220 mm και πάχος τοιχώματος 22 mm. Υιοθετήθηκε η τεχνολογία αντιδιαβρωτικής διεργασίας 3PE + καθοδικής προστασίας. Συνολικά παραδόθηκαν πάνω από 8.000 τόνοι, καλύπτοντας μήκος αγωγού άνω των 120 χιλιομέτρων, ικανοποιώντας τις απαιτήσεις μεταφοράς υψηλής πίεσης, και οι συγκολλήσεις υποβλήθηκαν σε διπλό μη καταστροφικό έλεγχο υπερήχων και ακτίνων Χ, με 100% προσόντα. Σκηνή：

Περίπτωση 2: Έργο κύριου αγωγού του έργου εκτροπής νερού Jing-Huai (στον τομέα της μηχανικής εξοικονόμησης νερού)

Απαιτήσεις έργου: Απαιτείται ένας μεγάλος αγωγός εκτροπής νερού για την επίτευξη μεγάλης κλίμακας μεταφοράς καθαρού νερού, κατάλληλος για σενάρια διέλευσης ποταμών και τοποθέτησης γεωργικών εκτάσεων. Το υλικό του σωλήνα πρέπει να είναι μη τοξικό, ανθεκτικό στη διάβρωση, να έχει μεγάλη διάμετρο, με ονομαστική διάμετρο DN2000. Απαιτούνται προσαρμοσμένα υλικά σωλήνων κανονικού μήκους 18 μέτρων για τη μείωση του αριθμού των διεπαφών και τη βελτίωση της απόδοσης κατασκευής.

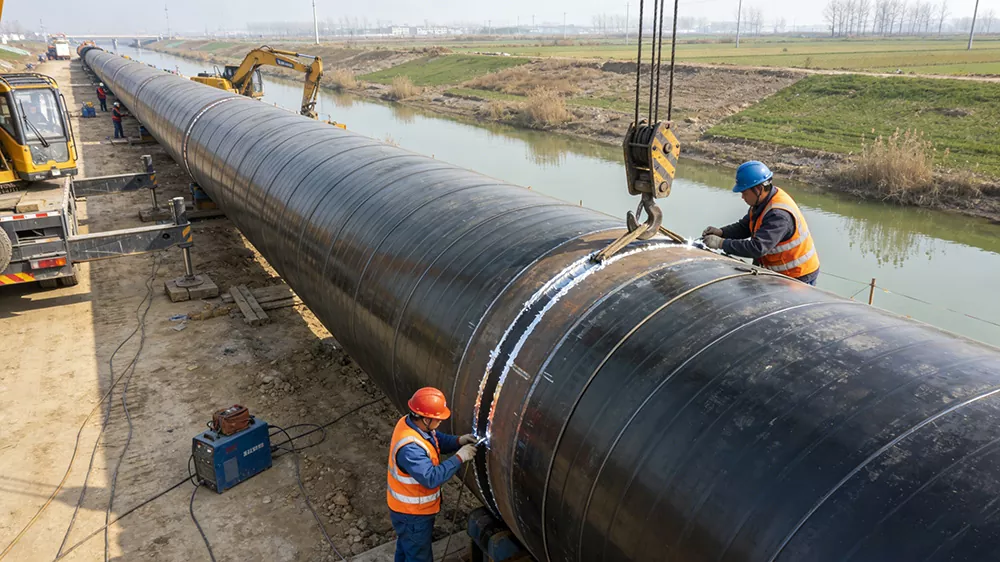

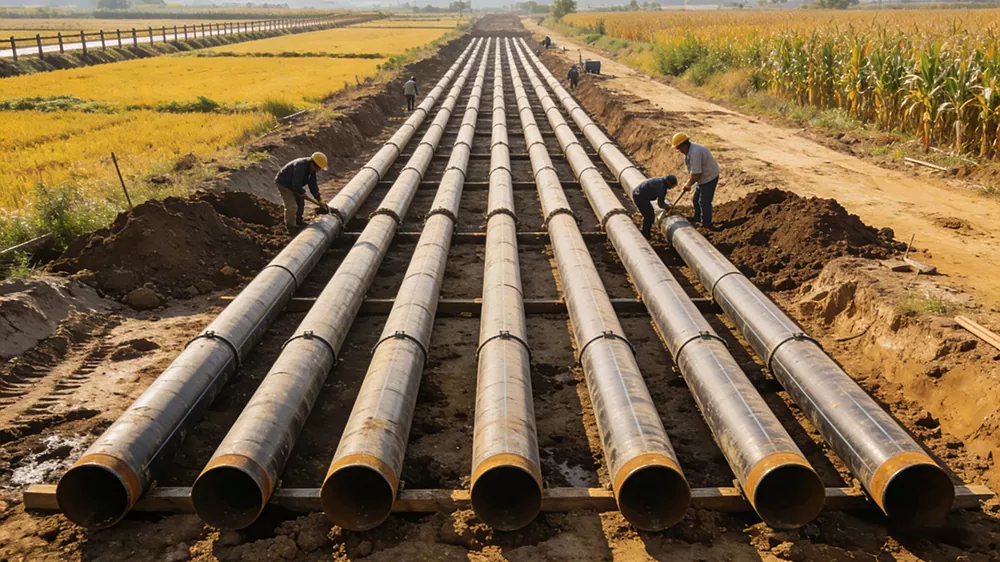

Εφαρμογή προϊόντος: Επιλέξτε υλικό Q345B για σπειροειδείς σωλήνες μεγάλης διαμέτρου, με εξωτερική διάμετρο 2020 mm και πάχος τοιχώματος 18 mm. Η αντιδιαβρωτική διαδικασία ποιότητας πόσιμου νερού IPN8710 υιοθετείται για να διασφαλιστεί η μη δευτερογενής ρύπανση του πόσιμου νερού. Παρέχονται προσαρμοσμένα υλικά σωλήνων κανονικού μήκους 18 μέτρων, συνολικού βάρους άνω των 5.000 τόνων, για την τοποθέτηση του κύριου αγωγού κατά μήκος ποταμών και σε γεωργικές εκτάσεις. Σκηνή:

Συσκευασία και αποστολή

1. Πρότυπα συσκευασίας (κατάλληλα για χαρακτηριστικά μεγάλης διαμέτρου και μεγάλου βάρους, λαμβάνοντας υπόψη την προστασία και την ευκολία)

2. Προδιαγραφές παράδοσης (Λαμβάνοντας υπόψη την απόδοση, την ασφάλεια και το κόστος, και προσαρμοσμένες στα χαρακτηριστικά μεταφοράς σωλήνων μεγάλης διαμέτρου)

(1) Τρόπος μεταφοράς

(2) Απαιτήσεις φόρτωσης

Πριν από τη φόρτωση, ελέγξτε την ακεραιότητα της συσκευασίας του σωλήνα και την κατάσταση της αντιδιαβρωτικής επίστρωσης. Αφού επιβεβαιώσετε ότι δεν υπάρχουν ζημιές, σηκώστε τους σωλήνες ομαλά πάνω στο φορέα μεταφοράς. Χρησιμοποιήστε χαλύβδινα συρματόσχοινα και λαστιχένια μαξιλαράκια για στερέωση. Αποφύγετε να τυλίγετε τα χαλύβδινα συρματόσχοινα πάνω από την αντιδιαβρωτική επίστρωση (χρησιμοποιήστε ελαστικά μαξιλαράκια για απομόνωση). Αυτό γίνεται για την αποφυγή ζημιών στην αντιδιαβρωτική επίστρωση κατά την ανύψωση και τη μεταφορά και για την αποφυγή παραμόρφωσης των σωλήνων λόγω συμπίεσης. Τοποθετήστε τους σωλήνες τακτοποιημένα. Ομαδοποιήστε μαζί σωλήνες ίδιας προδιαγραφής. Τακτοποιήστε τα κατά μήκος και πάχος και τοποθετήστε τα χωριστά για να αποφύγετε ζημιές από σύγκρουση που προκαλούνται από μικτή φόρτωση. Βεβαιωθείτε ότι τα ακραία βύσματα είναι καλά σφραγισμένα για να αποτρέψετε την είσοδο ξένων αντικειμένων στους σωλήνες.

(3) Κύκλος προμήθειας και παράδοση

(4) Διασφάλιση μεταφορών και εξυπηρέτηση μετά την πώληση

Κατά τη διάρκεια της διαδικασίας μεταφοράς, πραγματοποιείται παρακολούθηση σε πραγματικό χρόνο και η θέση μεταφοράς και η κατάσταση των σωλήνων παρέχονται σε πραγματικό χρόνο για να αποφευχθούν καθυστερήσεις μεταφοράς ή ζημιές σωλήνων. Σε περίπτωση ζημιάς στη συσκευασία, γρατσουνιές σωλήνων, παραμόρφωση κ.λπ. κατά τη μεταφορά, θα κανονίσουμε αμέσως την εκ νέου παράδοση ή επιτόπια επισκευή για να διασφαλίσουμε ότι δεν επηρεάζεται η κατασκευαστική πρόοδος των πελατών. Για μεταφορά μεγάλων αποστάσεων και πολύπλοκων οδικών συνθηκών, θα αγοραστεί επαρκής ασφάλεια μεταφοράς φορτίου για την πλήρη προστασία των δικαιωμάτων και των συμφερόντων του πελάτη.

Παράδοση και μετά την πώληση: Μετά την ολοκλήρωση της παράδοσης, θα παρέχονται επαγγελματικές προτάσεις αποθήκευσης σωλήνων (όπως αποφυγή μακροχρόνιας έκθεσης στον ήλιο και βροχή στο ύπαιθρο, αντιδιαβρωτικοί σωλήνες που αποφεύγουν γρατσουνιές από αιχμηρά αντικείμενα, ανύψωση του πυθμένα για αποθήκευση για αποφυγή επαφής σκουριάς με το έδαφος κ.λπ.)

Τα πλεονεκτήματα της επιλογής Shunchen

Έχει ισχυρή αντοχή στην πίεση, με ομοιόμορφη κατανομή τάσεων στη σπειροειδή ραφή συγκόλλησης, εξαιρετική αντοχή σε παραμόρφωση και καθίζηση. Είναι κατάλληλο για μεταφορά σε μεγάλες αποστάσεις υψηλής πίεσης και σύνθετα υπόγεια περιβάλλοντα. Οι προδιαγραφές είναι πλήρεις και η διάμετρος του σωλήνα και το πάχος του τοιχώματος μπορούν να προσαρμοστούν όπως απαιτείται για να ανταποκρίνονται στις απαιτήσεις έργων μεγάλης διαμέτρου. Η ποιότητα συγκόλλησης είναι σταθερή, χρησιμοποιώντας συγκόλληση βυθισμένου τόξου διπλής όψης, με πυκνές συγκολλήσεις και καλή απόδοση σφράγισης. Ολόκληρη η διαδικασία είναι εγγυημένη από μη καταστροφικές δοκιμές για τη διασφάλιση της ποιότητας. Η απόδοση παραγωγής είναι υψηλή, το υλικό είναι συμπαγές και έχει υψηλότερη αναλογία κόστους-απόδοσης σε σύγκριση με σωλήνες χωρίς ραφή και σωλήνες ευθείας ραφής ίδιας διαμέτρου. Μπορεί να συνδυαστεί με διάφορες αντιδιαβρωτικές επεξεργασίες, όπως 3PE και εποξειδικό, κατάλληλο για σενάρια όπως βιομηχανίες πετρελαίου και φυσικού αερίου, δημοτικές και χημικές βιομηχανίες, με μεγάλη διάρκεια ζωής. Το σύστημα εξυπηρέτησης είναι πλήρες, από σχεδιασμό σχεδίου, προσαρμογή παραγωγής έως διανομή logistics, τεχνική υποστήριξη επιτόπου, ακολουθεί όλη τη διαδικασία και η ανταπόκριση μετά την πώληση είναι έγκαιρη, παρέχοντας αξιόπιστες εγγυήσεις για τη σταθερή λειτουργία του έργου.

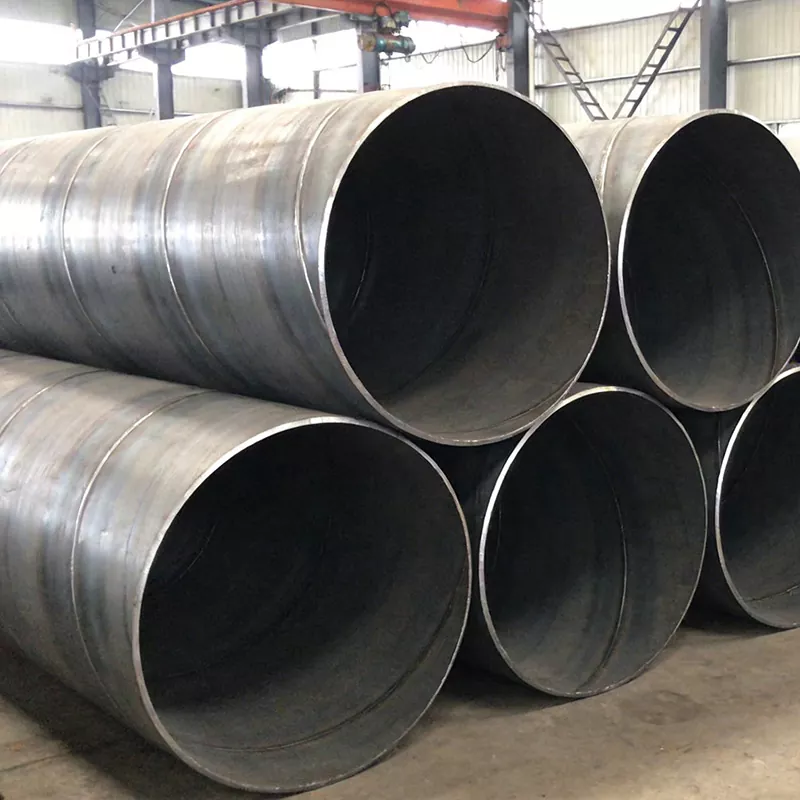

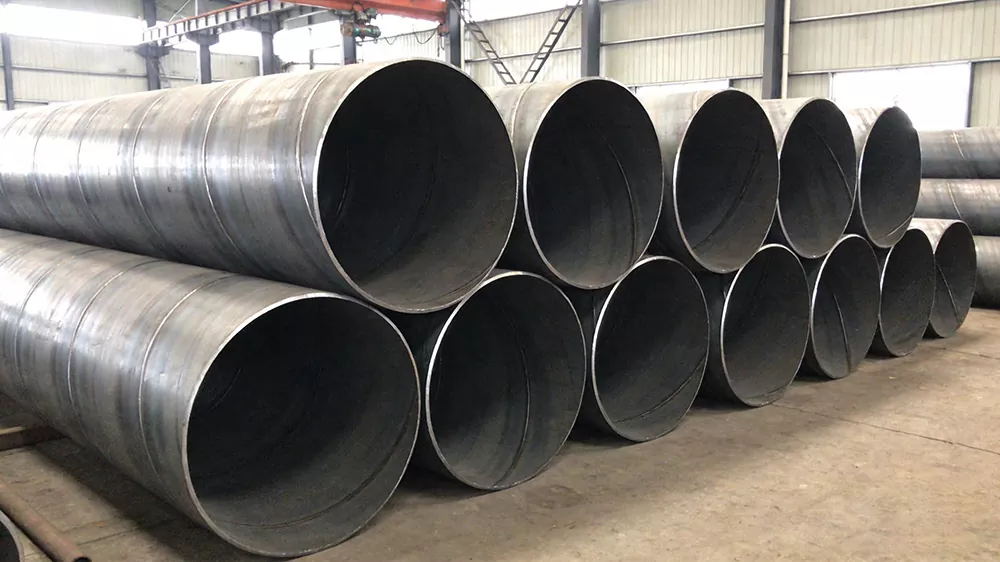

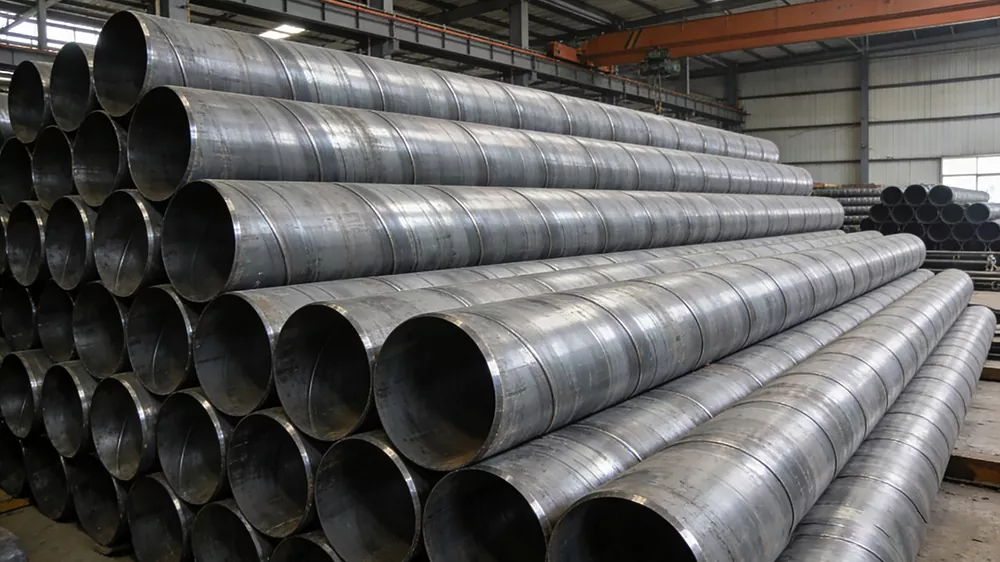

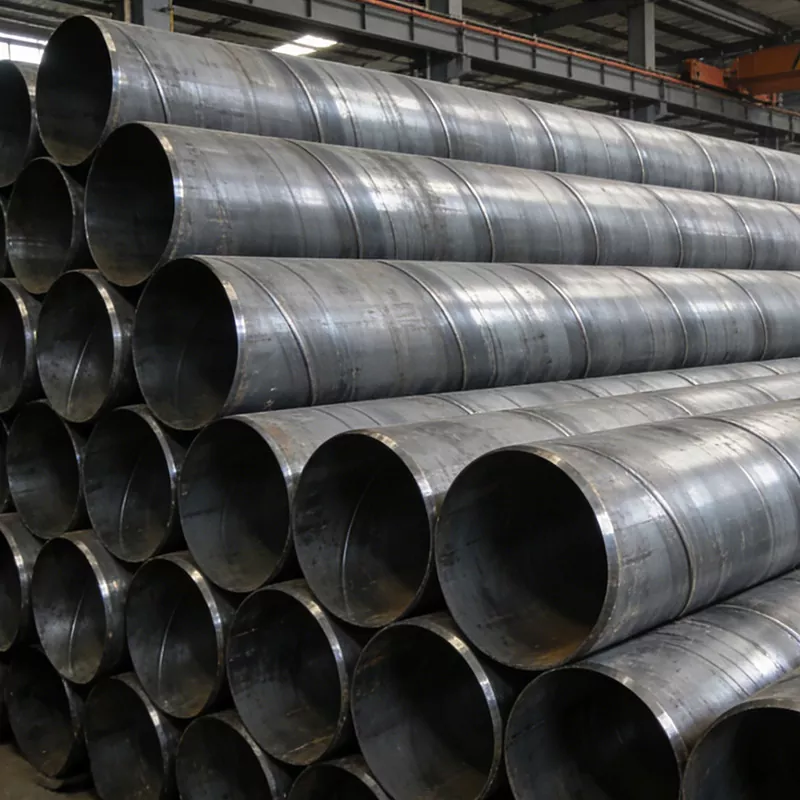

Απεικόνιση προϊόντος:
