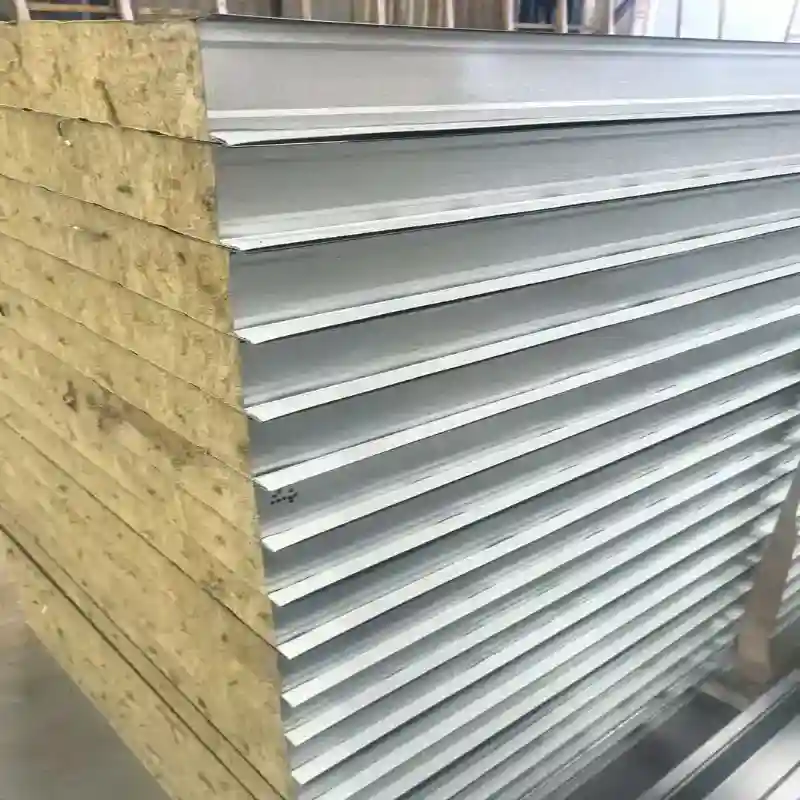

Μεταλλικό σύνθετο πάνελ οροφής

Το Shunchen Metal Composite Roof Panel προσφέρει μια ολοκληρωμένη λύση στέγης για βιομηχανικές εγκαταστάσεις, αποθήκες, ψυκτικές αποθήκες και εμπορικά κτίρια. Διαθέτοντας συνεχή πλαστικοποίηση ανθεκτικών μεταλλικών επιφανειών και μονωμένων πυρήνων (50–200 mm), εξαλείφει τα επιπλέον στρώματα επί τόπου ενώ μεγιστοποιεί την ενεργειακή απόδοση. Υποστηριζόμενο από ομαδική χωρητικότητα 450.000 τόνων, προσφέρει πλήρεις προσαρμοσμένες προδιαγραφές και γρήγορη παράδοση.

Βασικά Χαρακτηριστικά

Ενσωματωμένη Θερμομόνωση

Ο μονωμένος πυρήνας περικλείεται μεταξύ των μεταλλικών φύλλων, δημιουργώντας ένα συνεχές θερμικό φράγμα σε όλη την οροφή. Οι πυρήνες PU και PIR είναι ιδιαίτερα κατάλληλοι για κτίρια όπου ο περιορισμός της μεταφοράς θερμότητας μέσω της οροφής είναι σημαντικός.

Το απαιτούμενο πάχος μεταλλικού σύνθετου πάνελ οροφής μπορεί να επιλεγεί σύμφωνα με τον στόχο μόνωσης του έργου και τις τοπικές κλιματικές συνθήκες αντί να χρησιμοποιείται ένα σταθερό πάχος για κάθε κτίριο.

Ανθεκτική στις καιρικές συνθήκες μεταλλική επιφάνεια

Το εξωτερικό μεταλλικό στρώμα παρέχει το πρώτο φράγμα έναντι της βροχής, του ηλιακού φωτός, του ανέμου και της ατμοσφαιρικής έκθεσης. Το επιλεγμένο σύστημα επίστρωσης προσθέτει προστασία στο υπόστρωμα από χάλυβα ή αλουμίνιο και καθορίζει επίσης το ορατό φινίρισμα της οροφής.

Για έργα σε υγρά, παράκτια ή χημικά εκτεθειμένα περιβάλλοντα, οι προδιαγραφές υποστρώματος και επίστρωσης θα πρέπει να επιλέγονται σύμφωνα με τις αναμενόμενες συνθήκες διάβρωσης.

Δομική Ακαμψία

Η συγκολλημένη κατασκευή σάντουιτς συνδυάζει δύο μεταλλικά δέρματα με έναν άκαμπτο ή ημιάκαμπτο μονωτικό πυρήνα. Αυτό δημιουργεί ένα παχύτερο και πιο σταθερό πάνελ από ένα μόνο λεπτό μεταλλικό φύλλο.

Η ακαμψία του πίνακα εξαρτάται από τον τύπο του πυρήνα, το πάχος του πάνελ, το πάχος του μεταλλικού φύλλου, τη γεωμετρία του προφίλ, το άνοιγμα και τη μέθοδο στερέωσης. Για τον δομικό σχεδιασμό οροφής, η τελική διαμόρφωση του πίνακα πρέπει επομένως να επιλέγεται σύμφωνα με το απαιτούμενο άνοιγμα και τις συνθήκες φόρτωσης.

Μειωμένη στρώση στέγης

Επειδή το μεταλλικό κάλυμμα και η μόνωση παρέχονται ως ένα εργοστασιακό εξάρτημα, το σύστημα στέγης δεν απαιτεί ξεχωριστό στρώμα μόνωσης μεταξύ του εξωτερικού φύλλου οροφής και του εσωτερικού του κτιρίου.

Αυτή η ενσωματωμένη διαμόρφωση μπορεί να μειώσει τον αριθμό των σταδίων εγκατάστασης και να απλοποιήσει το χειρισμό των υλικών κατά την κατασκευή στέγης.

Προσαρμοσμένη εμφάνιση επιφάνειας

Τα εξωτερικά και εσωτερικά μεταλλικά φύλλα μπορούν να παραδοθούν σε διαφορετικά φινιρίσματα και χρώματα επίστρωσης. Αυτό επιτρέπει την εμφάνιση της οροφής να ταιριάζει με βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, αποθήκες και άλλες αρχιτεκτονικές απαιτήσεις.

Εφαρμογές

Βιομηχανικά Εργαστήρια και Εργοστάσια

Τα μεταλλικά σύνθετα πάνελ οροφής χρησιμοποιούνται για στέγες εργοστασίων όπου απαιτείται θερμομόνωση μαζί με μια τελική μεταλλική επιφάνεια στέγης. Οι διαμορφώσεις PU, PIR και πετροβάμβακα μπορούν να επιλεγούν σύμφωνα με τις θερμικές και πυροσβεστικές απαιτήσεις του κτιρίου.

Αποθήκες και Κτίρια Logistics

Οι αποθήκες απαιτούν μεγάλες επιφάνειες στέγης με σταθερές διαστάσεις πάνελ και αποτελεσματική εγκατάσταση. Η προκατασκευασμένη δομή πάνελ είναι κατάλληλη για αποθήκες με σκελετό από χάλυβα και εγκαταστάσεις logistics όπου η κατασκευή στέγης πρέπει να καλύπτει μεγάλες επιφάνειες.

Ψυκτική Αποθήκευση

Για κτίρια ψύξης και ελεγχόμενης θερμοκρασίας, μπορούν να επιλεγούν πυρήνες PU ή PIR για τις θερμομονωτικές τους ιδιότητες. Το πάχος του πάνελ καθορίζεται κανονικά σύμφωνα με τη στοχευόμενη εσωτερική θερμοκρασία, το εξωτερικό κλίμα, το φορτίο ψύξης και τον σχεδιασμό του κελύφους του κτιρίου.

Εμπορικά και Αγροτικά Κτίρια

Τα πάνελ μπορούν να χρησιμοποιηθούν για εμπορικά κτίρια, εγκαταστάσεις αποθήκευσης γεωργικών προϊόντων, κτίρια κτηνοτροφίας και άλλες κατασκευές που απαιτούν ένα τελειωμένο μονωμένο περίβλημα στέγης.

Βιομηχανικά κτίρια ευαίσθητα στη φωτιά

Οι διαμορφώσεις πυρήνων πετροβάμβακα μπορούν να χρησιμοποιηθούν όπου το έργο απαιτεί πυρήνα ορυκτής μόνωσης με άκαυστα χαρακτηριστικά. Η τελική ταξινόμηση πυρκαγιάς θα πρέπει να επιβεβαιωθεί σύμφωνα με την πλήρη κατασκευή του πίνακα και το ισχύον πρότυπο δοκιμής.

Τεχνικές Παράμετροι

Προδιαγραφές προϊόντος

Επιλογή τυπικού πάχους

Το πάχος του μεταλλικού σύνθετου πάνελ οροφής θα πρέπει να προσδιορίζεται από την απαιτούμενη θερμική απόδοση, τις προδιαγραφές πυρκαγιάς, το άνοιγμα, το τοπικό κλίμα και τη δομική σχεδίαση αντί να επιλέγεται αποκλειστικά σύμφωνα με τον τύπο του κτιρίου.

Ισχύοντα Πρότυπα

Η Shunchen μπορεί να κατασκευάσει πάνελ σύμφωνα με καθορισμένες κινεζικές και διεθνείς απαιτήσεις, συμπεριλαμβανομένων των GB/T 23932-2009 και EN 14509, όπου ισχύει. Οι δοκιμές πυρκαγιάς και απόδοσης μπορούν να διευθετηθούν σύμφωνα με τις ισχύουσες προδιαγραφές του έργου, συμπεριλαμβανομένων των σχετικών μεθόδων ASTM ή άλλων περιφερειακών μεθόδων δοκιμής.

Το ακριβές πρότυπο και η μέθοδος δοκιμής θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή, επειδή η ταξινόμηση πυρκαγιάς και η θερμική απόδοση εξαρτώνται από την πλήρη κατασκευή του πάνελ, συμπεριλαμβανομένων των μεταλλικών επιφανειών, του υλικού πυρήνα, του πάχους, των αρμών και της διαμόρφωσης εγκατάστασης.

Παραγωγή και Έλεγχος Ποιότητας

Συνεχής Παραγωγή Πάνελ

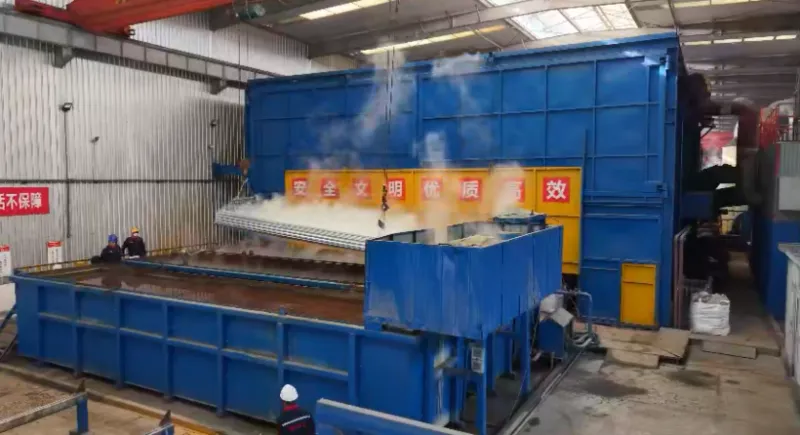

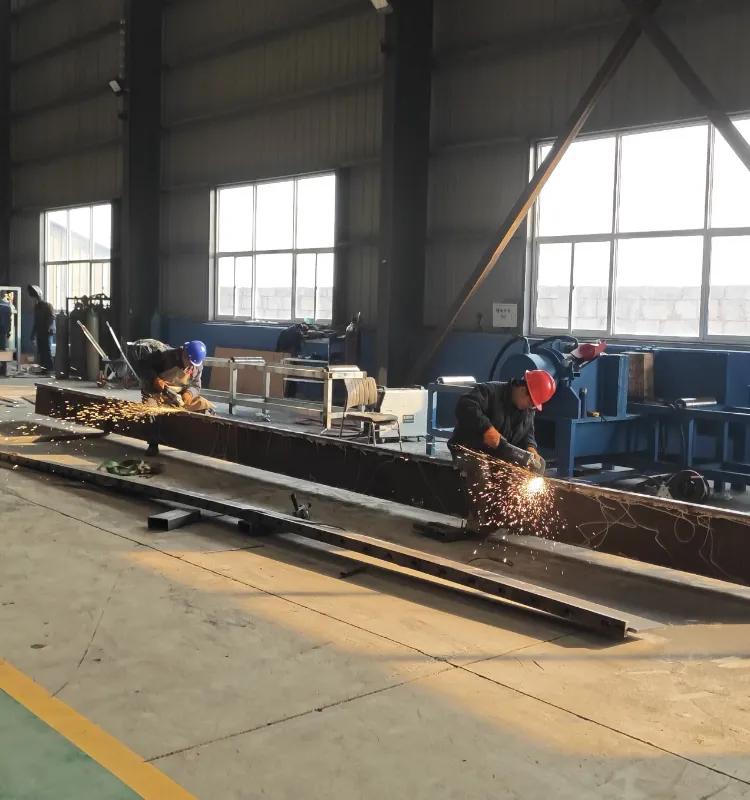

Το Shunchen χρησιμοποιεί αυτοματοποιημένες συνεχείς σύνθετες γραμμές παραγωγής για να σχηματίσει τα μεταλλικά φύλλα, να προετοιμάσει τον πυρήνα της μόνωσης, να εφαρμόσει υλικά συγκόλλησης και να πιέσει τις στρώσεις σε ένα ενσωματωμένο πάνελ.

Η συνεχής παραγωγή διατηρεί τη γεωμετρία του πάνελ και τη διάταξη του στρώματος συνεπή σε όλη τη διάρκεια της παραγωγής.

Επιθεώρηση Βασικού Υλικού

Πριν από την πλαστικοποίηση, ο πυρήνας μόνωσης ελέγχεται ως προς τον απαιτούμενο τύπο υλικού και τις προδιαγραφές. Η πυκνότητα, το πάχος και άλλες σχετικές ιδιότητες μπορούν να επαληθευτούν σύμφωνα με τον επιλεγμένο πυρήνα και τις ισχύουσες απαιτήσεις επιθεώρησης.

Επιθεώρηση διαστάσεων πίνακα

Τα ολοκληρωμένα μεταλλικά σύνθετα πάνελ οροφής ελέγχονται για πάχος, πλάτος, μήκος, κατάσταση προφίλ και ορατή απόκλιση διαστάσεων. Η επιθεώρηση επικεντρώνεται στο εάν το έτοιμο πάνελ αντιστοιχεί στις εγκεκριμένες προδιαγραφές παραγωγής.

Επιθεώρηση συγκόλλησης και επιφάνειας

Η συνδεδεμένη διεπαφή ελέγχεται για ορατή αποκόλληση και ελλιπή συγκόλληση. Η μεταλλική επιφάνεια ελέγχεται για γρατσουνιές, ελαττώματα επίστρωσης, βαθουλώματα και άλλες ορατές ζημιές πριν από τη συσκευασία.

Δοκιμή απόδοσης

Ανάλογα με τη διαμόρφωση του προϊόντος και τις απαιτήσεις του έργου, οι δοκιμές μπορούν να περιλαμβάνουν θερμική αγωγιμότητα, απόδοση πυρκαγιάς, αντίσταση κάμψης και άλλη σχετική επαλήθευση απόδοσης.

Για παραγγελίες εξαγωγής που απαιτούν ανεξάρτητη επαλήθευση, μπορεί να διευθετηθεί επιθεώρηση από τρίτους μέσω οργανισμών όπως η SGS ή η BV σύμφωνα με το συμφωνημένο πεδίο επιθεώρησης.

Προσαρμογή OEM

Επιλογή υλικού πυρήνα και μετάλλου

Οι πελάτες μπορούν να καθορίσουν το εξωτερικό μεταλλικό φύλλο, το εσωτερικό μεταλλικό φύλλο και τον πυρήνα μόνωσης σύμφωνα με τις απαιτήσεις του έργου. Η Shunchen μπορεί να παρέχει συνδυασμούς που βασίζονται σε χάλυβα με επικάλυψη χρώματος, κράμα αλουμινίου-μαγνήσιου-μαγγανίου, PU, ​​PIR, πετροβάμβακα και υαλοβάμβακα.

Πάχος και πλάτος πάνελ

Το πάχος του πάνελ μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις μόνωσης και το σχεδιασμό του κτιρίου. Το πραγματικό πλάτος μπορεί επίσης να ρυθμιστεί ώστε να ταιριάζει με τη διάταξη της οροφής και το σύστημα εγκατάστασης.

Προσαρμοσμένο μήκος πίνακα

Τα πάνελ μπορούν να παραχθούν σε σταθερά ή προσαρμοσμένα μήκη. Η κομμένη παραγωγή μειώνει την ανάγκη για εκτεταμένη επιτόπια κοπή και επιτρέπει την αντιστοίχιση των διαστάσεων του πάνελ με τη γεωμετρία της οροφής.

Επιφάνεια Επικάλυψης και Χρώμα

Οι πελάτες μπορούν να καθορίσουν τον τύπο επίστρωσης, το φινίρισμα της επιφάνειας και το χρώμα. Διατίθενται συστήματα επίστρωσης πολυεστέρα και φθοράνθρακα για διαφορετικές απαιτήσεις έκθεσης και εμφάνισης.

Προκατασκευασμένη Επεξεργασία

Η πρόσθετη εργοστασιακή επεξεργασία μπορεί να περιλαμβάνει άνοιγμα, σφράγιση άκρων, κάμψη γωνίας και προδιάτρηση σύμφωνα με εγκεκριμένα σχέδια. Αυτές οι εργασίες ολοκληρώνονται πριν από την αποστολή, όταν το έργο απαιτεί τα πάνελ να φτάσουν μερικώς προετοιμασμένα για εγκατάσταση.

Εγκατάσταση και Σύνδεση

Διάταξη στέγης

Πριν από την εγκατάσταση, η δομή της οροφής θα πρέπει να ελεγχθεί για ευθυγράμμιση, απόσταση τεγίδων, επίπεδο και φέρουσες συνθήκες. Οι διαστάσεις του μεταλλικού σύνθετου πάνελ οροφής θα πρέπει να επαληθεύονται σε σχέση με την εγκεκριμένη διάταξη οροφής πριν σηκώσετε τις δέσμες στην οροφή.

Τοποθέτηση πίνακα

Τα πάνελ είναι τοποθετημένα κατά μήκος της σχεδιασμένης κατεύθυνσης της οροφής και υποστηρίζονται από τις υποκείμενες τεγίδες. Η σωστή ευθυγράμμιση είναι σημαντική επειδή η άρθρωση του πάνελ καθορίζει τη συνέχεια του καλύμματος της οροφής.

Κοινή Σύνδεση

Τα παρακείμενα πάνελ συνδέονται μέσω της σχεδιασμένης πλευρικής άρθρωσης ή της δομής επικάλυψης. Ο σύνδεσμος θα πρέπει να είναι πλήρως συνδεδεμένος και ευθυγραμμισμένος πριν από τη στερέωση για να αποφευχθούν κενά μεταξύ των πάνελ.

Στερέωση

Οι συνδετήρες τοποθετούνται μέσω της καθορισμένης περιοχής στερέωσης στη δομή στήριξης. Ο τύπος του συνδετήρα, η απόσταση, οι προδιαγραφές του πλυντηρίου και η θέση στερέωσης πρέπει να ακολουθούν το σχέδιο εγκατάστασης του έργου και τις τοπικές απαιτήσεις φορτίου ανέμου.

Αναβοσβήνει και σφράγιση

Τα άκρα της οροφής, οι κορυφογραμμές, οι κοιλάδες, οι διεισδύσεις και άλλοι σύνδεσμοι απαιτούν κατάλληλη επεξεργασία αναλαμπής και στεγανοποίησης. Αυτές οι περιοχές είναι ιδιαίτερα σημαντικές για την αποφυγή εισροής νερού επειδή διακόπτουν τη συνεχή επιφάνεια της οροφής.

Οι λεπτομέρειες εγκατάστασης θα πρέπει να ακολουθούν τις οδηγίες εγκατάστασης του προμηθευτή του πάνελ και τον εγκεκριμένο σχεδιασμό οροφής από τον κατασκευαστή μηχανικού.

Γιατί να επιλέξετε Shunchen;

Η Shunchen προμηθεύει μεταλλικά σύνθετα πάνελ οροφής από μια ολοκληρωμένη παραγωγική βάση επεξεργασίας χάλυβα με εγκαταστάσεις που καλύπτουν την επεξεργασία υλικών χάλυβα, την επίστρωση, τον γαλβανισμό, την αποθήκευση και την επιμελητεία.

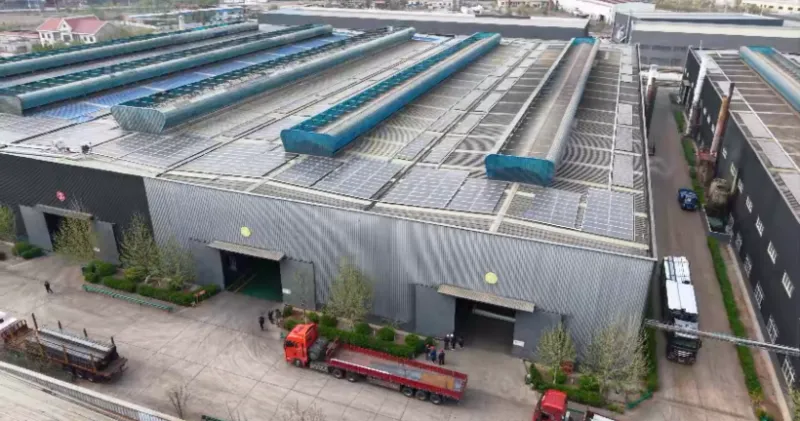

Ο όμιλος έχει ετήσια παραγωγική δυναμικότητα που ξεπερνά τους 450.000 τόνους και περισσότερα από 40.000 τετραγωνικά μέτρα χώρου παραγωγής και αποθήκευσης. Για παραγγελίες σύνθετων πάνελ οροφής, αυτή η υποδομή κατασκευής υποστηρίζει την προμήθεια πρώτων υλών, την παραγωγή πάνελ, την προσαρμοσμένη επεξεργασία, την επιθεώρηση, τη συσκευασία και την αποστολή εξαγωγής εντός της ίδιας αλυσίδας εφοδιασμού.

Οι πελάτες μπορούν να καθορίσουν τον πυρήνα του πίνακα, το μεταλλικό φύλλο, το πάχος, το πλάτος, το μήκος, την επίστρωση, το χρώμα και τις απαιτήσεις προκατασκευής πριν από την παραγωγή. Οι τεχνικές πληροφορίες εξετάζονται σύμφωνα με τις προδιαγραφές του έργου, έτσι ώστε να επιβεβαιωθεί η διαμόρφωση κατασκευής πριν από την έναρξη της παραγγελίας στην παραγωγή.

Για παραγγελίες εξαγωγής, η Shunchen μπορεί να παρέχει τεκμηρίωση εργοστασιακών δοκιμών, αρχεία επιθεώρησης διαστάσεων, τεκμηρίωση υλικού και επιθεώρηση τρίτων όπου απαιτείται. Διατίθενται ρυθμίσεις αποστολής FOB και CIF για διεθνείς παραγγελίες.

FAQ

Ποια είναι η διαφορά μεταξύ ενός μεταλλικού σύνθετου πάνελ οροφής και ενός μεταλλικού φύλλου οροφής μονής στρώσης;

Ένα μεταλλικό σύνθετο πάνελ οροφής περιέχει έναν μονωτικό πυρήνα μεταξύ δύο μεταλλικών στρωμάτων, ενώ ένα φύλλο οροφής μονής στρώσης παρέχει κυρίως την εξωτερική ανθεκτική στις καιρικές συνθήκες κάλυψη. Επομένως, η σύνθετη δομή συνδυάζει λειτουργίες στέγης και μόνωσης σε ένα προκατασκευασμένο εξάρτημα.

Ποιος πυρήνας πρέπει να επιλεγεί για ένα σύνθετο πάνελ οροφής;

Το PU και το PIR επιλέγονται συνήθως όταν η θερμομόνωση είναι η κύρια απαίτηση. Ο πετροβάμβακας είναι κατάλληλος για έργα όπου η απόδοση στη φωτιά και η μόνωση με βάση τα ορυκτά είναι σημαντικά. Ο υαλοβάμβακας μπορεί να ληφθεί υπόψη όταν απαιτείται θερμική και ακουστική μόνωση. Η τελική επιλογή θα πρέπει να ακολουθεί τις θερμικές και πυροσβεστικές προδιαγραφές του έργου.

Τι πάχη πάνελ είναι διαθέσιμα;

Τα κοινά πάχη περιλαμβάνουν 50, 75, 100, 150 και 200 ​​mm. Άλλα πάχη μπορούν να συζητηθούν σύμφωνα με την απαιτούμενη θερμική απόδοση και το σχεδιασμό του έργου.

Μπορεί να προσαρμοστεί το μήκος του πίνακα;

Ναί. Τα πάνελ μπορούν να παραδοθούν σε σταθερά μήκη όπως 6 m και 12 m ή να κοπούν σε καθορισμένα μήκη σύμφωνα με τη διάταξη της οροφής και τις απαιτήσεις μεταφοράς.

Μπορεί να προσαρμοστεί το εξωτερικό χρώμα και η επίστρωση;

Ναί. Μπορούν να παρέχονται πολυεστέρας, φθοράνθρακες και άλλα καθορισμένα συστήματα επίστρωσης. Το χρώμα μπορεί επίσης να προσαρμοστεί σύμφωνα με το διαθέσιμο σύστημα επίστρωσης και τις απαιτήσεις του έργου.

Μπορείτε να παρέχετε πάνελ αλουμινίου-μαγνήσιου-μαγγανίου;

Ναί. Τα φύλλα κράματος αλουμινίου-μαγνήσιου-μαγγανίου μπορούν να χρησιμοποιηθούν ως μεταλλική επιφάνεια για κατάλληλες διαμορφώσεις σύνθετων πάνελ οροφής. Το πάχος του υποστρώματος και η δομή του πάνελ πρέπει να επιβεβαιώνονται σύμφωνα με το σχέδιο της οροφής.

Μπορείτε να επεξεργαστείτε τα ανοίγματα πριν από την αποστολή;

Ναί. Το άνοιγμα, η σφράγιση άκρων, η κάμψη και η προδιάτρηση μπορούν να διευθετηθούν σύμφωνα με τα εγκεκριμένα σχέδια παραγωγής.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Οι απαιτούμενες πληροφορίες συνήθως περιλαμβάνουν την περιοχή της οροφής ή την ποσότητα του πάνελ, το πάχος του πάνελ, το υλικό πυρήνα, τον τύπο και το πάχος του μεταλλικού φύλλου, το πραγματικό πλάτος, το μήκος του πλαισίου, την επίστρωση, το χρώμα, τις απαιτήσεις εγκατάστασης και τον προορισμό παράδοσης. Τα σχέδια στέγης είναι χρήσιμα όταν ο πελάτης απαιτεί υπολογισμό ποσότητας ή προκατασκευασμένη επεξεργασία.

Μπορείτε να κανονίσετε επιθεώρηση από τρίτους;

Ναί. Η SGS, η BV ή άλλη συμφωνημένη επιθεώρηση τρίτου μέρους μπορεί να διευθετηθεί σύμφωνα με το πεδίο επιθεώρησης που καθορίζεται στη σύμβαση αγοράς.
